รายละเอียดสินค้า:
|
| ความเร็ว: | 0~1 รอบต่อนาที | แอปพลิเคชัน: | เสาอากาศรับสัญญาณดาวเทียม |
|---|---|---|---|
| เครื่องยนต์: | มอเตอร์ไฟฟ้า, สเต็ปเปอร์มอเตอร์ | IP Class: | IP66 |
| สลักเกลียว: | 6*M10 | ข้อกำหนดการติดตั้ง: | 80mm |
| รูตรงกลาง: | 65mm | อัตราส่วน: | 31:1 |
| เน้น: | ไดรฟ์แหวนแกว่งเสาอากาศดาวเทียม,ไดรฟ์วงแหวนแกว่ง 65 มม.,ไดรฟ์ติดตามแสงอาทิตย์ 65 มม |
||

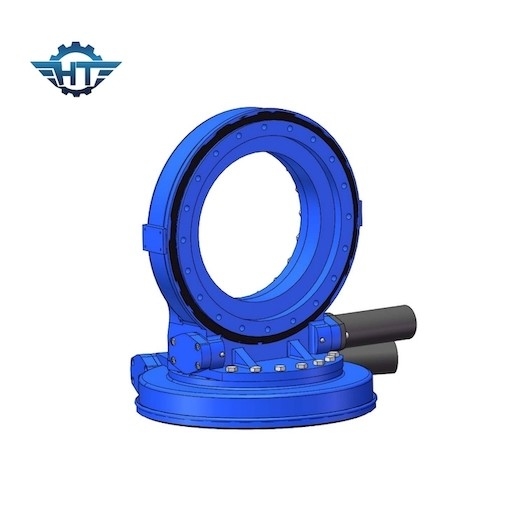

ไดรฟ์แกว่งแกนคู่ 3 นิ้วพร้อมมอเตอร์ดาวเคราะห์ 24VDC สำหรับเสาอากาศรับสัญญาณดาวเทียม
รายละเอียดสินค้า
ไดรฟ์แกว่งตัวหนอนของ Hangtuo Machinery มีหน่วยไดรฟ์แกว่งที่มีขนาดกะทัดรัดเป็นพิเศษพร้อมความหนาแน่นของพลังงานที่สูงมากการออกแบบนี้เหมาะอย่างยิ่งสำหรับการส่งกำลังและแรงบิดที่สูงมากในพื้นที่การติดตั้งที่จำกัดตัวหนอนถูกใช้ในเฟืองบังคับเลี้ยวสำหรับเครนและระบบส่งกำลังของยานพาหนะหนัก เช่นเดียวกับเครื่องจักรก่อสร้าง งานป่าไม้ และการเกษตรสำหรับการใช้งานเฉพาะเหล่านี้ เรากำลังปรับปรุงผลิตภัณฑ์ของเราอย่างต่อเนื่องเพื่อเพิ่มการถ่ายโอนแรงบิดสูงสุดและลดต้นทุนการบำรุงรักษา
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) |
โหลดตามแนวแกน (kN) |
โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
แอปพลิเคชั่น
ฐานเสาอากาศดาวเทียมแบบเดิมได้รับการแก้ไขแล้ว และดาวเทียมบางดวงที่ตื่นเต้นอย่างมากจำเป็นต้องมีฐานหมุนของเสาอากาศรับสัญญาณดาวเทียมที่สามารถหมุนได้ทันเวลาเพื่อขับเคลื่อนเสาอากาศรับสัญญาณดาวเทียมให้หมุนเพื่อรักษาการรับสัญญาณดาวเทียมอย่างต่อเนื่องโดยการติดตั้งไดรฟ์แกว่งบนฐาน ฐานสามารถเป็นฐานเสาอากาศหมุนได้ และไดรฟ์แกว่งของเรายังสามารถติดตั้งมอเตอร์ที่ปรับความเร็วได้ ซึ่งช่วยให้ระบบปรับความเร็วในการหมุนตามอำเภอใจภายในช่วงความเร็วได้ ซึ่งก็คือ เป็นประโยชน์ต่อการจับสัญญาณ
