รายละเอียดสินค้า:
|
| แบบอย่าง: | SDE7" | แรงบิดเอาต์พุต: | 2000 นิวตันเมตร |
|---|---|---|---|
| แรงบิดเอียง: | 7500 นิวตันเมตร | ถือแรงบิด: | 13200 นิวตันเมตร |
| OEM: | มีอยู่ | อัตราทดเกียร์: | 57:1 |
| คุณสมบัติ: | ติดตั้งด่วน | ความแม่นยำ: | 0~0.15° |
| เน้น: | ไดรฟ์ Slew สองแกนขนาด 7 นิ้ว,กล่องเกียร์ Slew Drive ของแผง PV,PV แผง Solar Tracker Slew Drive |
||

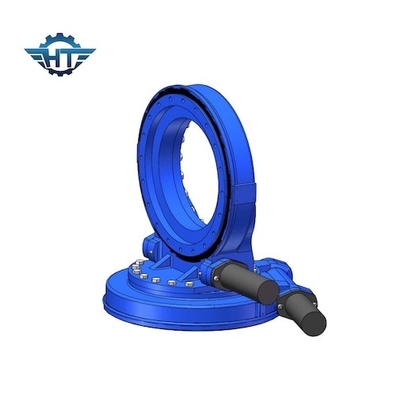

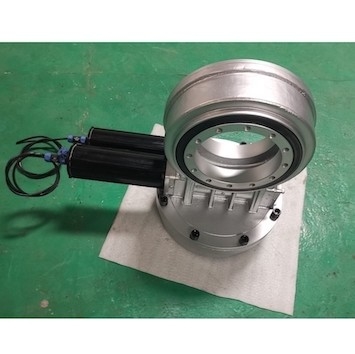

กระปุกเกียร์ตัวหนอนสองแกนขนาด 7 นิ้วสำหรับระบบติดตามแสงอาทิตย์แผงเซลล์แสงอาทิตย์
กระปุกเกียร์หนอนแบบสองแกนคำอธิบาย
Solar Tracker ขนาด 7 นิ้ว 2 แกนหรือแกนคู่พร้อมไดรฟ์แกว่งที่แม่นยำถึง 0.1 องศาและโครงสร้างด้านหลังสำหรับแผงโซลาร์เซลล์ 15 ชิ้นขนาด 0.99 ม. x 1,64 ม. และน้ำหนักสูงสุด 20 กก. ต่อแผงรวมกันได้มากถึง30㎡พื้นผิวแผงโซลาร์เซลล์พื้นที่แนะนำของแผงเซลล์แสงอาทิตย์ที่ไดรฟ์แกว่งอื่นๆ สามารถบรรทุกได้มีดังนี้:
| รุ่นไดรฟ์แกว่ง | ตารางเมตรของแผงเซลล์แสงอาทิตย์สามารถแบกรับ (สูงสุด) |
| SDE1 | ＜5 ㎡ |
| SDE3 | ＜15 ㎡ |
| SDE5 | ＜20 ㎡ |
| SDE7 | ＜30 ㎡ |
| SDE9 | ＜40 ㎡ |
| SDE12 | ＜50 ㎡ |
| SDE17 | ＜60 ㎡ |
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
แอปพลิเคชั่น
การประยุกต์ใช้โรตารีไดรฟ์ในระบบติดตามความร้อนด้วยแสง
1. ระบบติดตามจาน การติดตามสองแกนจริง ๆ แล้วสามารถแบ่งออกเป็นสองประเภท: แนวนอนและระดับความสูง
2. ระบบ photothermal แบบรางน้ำสามารถแบ่งออกเป็นแบบรางน้ำขนาดใหญ่และแบบรางขนาดเล็กเนื่องจากร่องเปิดขนาดใหญ่และความต้องการความเร็วในการหมุนที่รวดเร็ว กระบอกไฮดรอลิกจึงถูกนำมาใช้มากขึ้นสำหรับร่องขนาดใหญ่ แต่ยังมีโครงการร่องขนาดใหญ่ที่ใช้ตัวลดขนาดอีกด้วยสำหรับประเภทรางขนาดเล็ก ส่วนใหญ่เป็นโครงการประเภทรางให้ความร้อน ความยาวของตัวรวบรวมค่อนข้างสั้น ซึ่งเหมาะมากสำหรับการติดตั้งและใช้งานเครื่องลดแบบโรตารี่แนวตั้ง VE ซีรีส์เนื่องจากการออกแบบบูรณาการของการรองรับและตัวลดแบบโรตารี่ การติดตั้งจึงสะดวกในขณะเดียวกัน การออกแบบโครงสร้างที่ซับซ้อนของโครงยึดรางน้ำก็ลดความซับซ้อนลง
3. โครงการ Fresnel คล้ายกับรางขนาดเล็ก
