| Brand Name: | HangTuo |
| Model Number: | SDE7" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

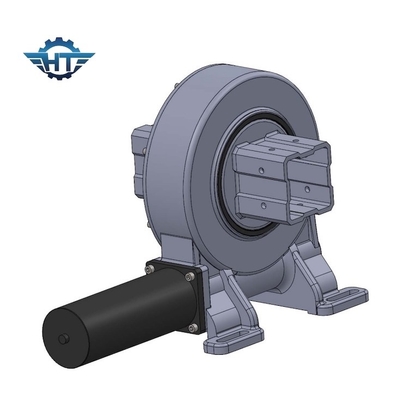

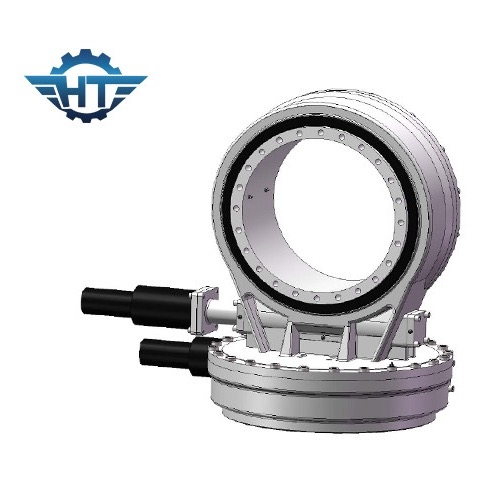

Multi-Tooth Contact Solar Slew Drive Gearbox สำหรับการติดตาม PV และอุปกรณ์ที่มีความแม่นยำ
คำอธิบายกล่องเกียร์ Solar Slew Drive
ผลิตภัณฑ์ของเรามีตั้งแต่ 200 มม. ถึง 5,000 มม. ซึ่งส่วนใหญ่ใช้กับอุปกรณ์ขุดอุโมงค์ เครนท่าเรือและอู่ต่อเรือ อุปกรณ์ก่อสร้าง เครนเคลื่อนที่ เทคโนโลยีนอกชายฝั่ง ทาวเวอร์เครน เครื่องกลึงโรงงานพลังงานแสงอาทิตย์ เครนดาดฟ้าเรือ เครนรางรถไฟ ลิฟต์คน กังหันลม และอื่น ๆ.ความสามารถของเราในการเพิ่มประสิทธิภาพการออกแบบตลับลูกปืนสำหรับความต้องการเฉพาะของคุณนั้นไม่มีใครเทียบได้ และเราจะพยายามอย่างดีที่สุดเพื่อจัดหาให้คุณ
ไดรฟ์แกว่งเป็นผลิตภัณฑ์ชนิดแกว่งชนิดใหม่ มักจะเรียกว่าแหวนแกว่ง ซึ่งมักจะประกอบด้วยตัวหนอน แหวนแกว่ง ตัวเรือน มอเตอร์ และส่วนประกอบอื่น ๆเนื่องจากส่วนประกอบหลักคือตลับลูกปืนแบบแกว่ง จึงสามารถทนต่อแรงตามแนวแกน แรงในแนวรัศมี และช่วงพลิกคว่ำได้พร้อมกันเมื่อเทียบกับผลิตภัณฑ์โรตารีแบบดั้งเดิม ไดรฟ์โรตารีใหม่มีคุณสมบัติติดตั้งง่าย บำรุงรักษาง่าย และเกรด IP สูงกว่า
คุณสมบัติ
1. แรงบิดยึดด้านหลังสูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ห่อหุ้มตัวหนอนไว้ด้านใน
3. หน้าสัมผัสฟันหลายซี่เพื่อให้แน่ใจว่าโหลดสูง
4. ฟังก์ชั่นล็อคตัวเอง
พารามิเตอร์ประสิทธิภาพของไดรฟ์ Slewing รุ่น SDE
|
แบบอย่าง |
อัตราส่วน |
พิกัดเอาท์พุทแรงบิด(Nm) |
แรงบิดเอียง (Nm) |
แรงบิดถือ (Nm) |
โหลดตามแนวแกน(กิโลนิวตัน) |
โหลดรัศมี(กิโลนิวตัน) |
ประสิทธิภาพ |
ความแม่นยำ(°) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
|
3" |
31:1 |
600 |
1500 |
5800 |
10 |
15 |
40% |
≤0.1 |
ใช่ |
25 |
|
5" |
37:1 |
800 |
6000 |
9200 |
16 |
27 |
40% |
≤0.1 |
ใช่ |
34 |
|
7" |
57:1 |
2543 |
7500 |
13200 |
34 |
58 |
40% |
≤0.1 |
ใช่ |
56 |
|
9" |
61:1 |
4300 |
16000 |
27200 |
60 |
130 |
40% |
≤0.1 |
ใช่ |
92 |
|
12" |
78:1 |
5800 |
25000 |
40560 |
77 |
190 |
40% |
≤0.1 |
ใช่ |
160 |
|
14" |
85:1 |
6750 |
48000 |
44200 |
110 |
230 |
40% |
≤0.1 |
ใช่ |
224 |
|
17" |
102:1 |
9460 |
67000 |
53040 |
142 |
390 |
40% |
≤0.1 |
ใช่ |
320 |
|
21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0.1 |
ใช่ |
492 |
|
25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0.1 |
ใช่ |
705 |
ใบสมัคร
ไดรฟ์แกว่งถูกนำมาใช้กันอย่างแพร่หลายในระบบติดตามพลังงานแสงอาทิตย์ PV, CPV, STP และการใช้งานก่อสร้างรวมถึงเครนรถบรรทุก รถยก แท่นหมุน เครื่องจักรท่าเรือ ยานพาหนะโมดูลาร์ ระบบพลังงานลมขนาดเล็ก และการสื่อสารผ่านดาวเทียม
