รายละเอียดสินค้า:
|
| โครงสร้าง: | ตัวหนอนและตัวหนอน | วัสดุ: | 42CrMo, QT |
|---|---|---|---|
| การรับประกัน: | 5 ปี | แอปพลิเคชัน: | ระบบพลังงานแสงอาทิตย์แบบพาราโบลา |
| เครื่องหมายการค้า: | กำหนดเอง | สี: | กำหนดเอง |
| แรงดันมอเตอร์: | 24V DC | เวลาตัวอย่าง: | 3~15 วัน |
| เน้น: | ไดรฟ์ Slew สองแกนของ Worm ขนาดเล็ก,CSP Heliostat Dual Axis Slew Drive,CSP Heliostat ไดรฟ์ขนาดเล็ก Slew |
||

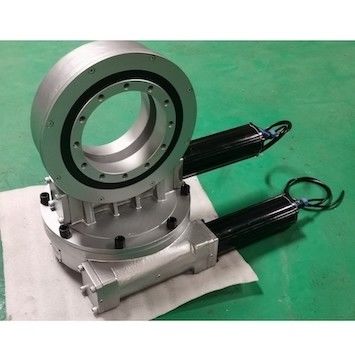

เฟืองตัวหนอนขนาดเล็ก Slewing Ring Drive สำหรับ CSP Heliostat และ Parabolic Solar Power System
คำอธิบายไดรฟ์แหวนแกว่ง
ไดรฟ์แกว่งชุด SDE ของเราส่วนใหญ่ใช้สำหรับระบบติดตามแสงอาทิตย์ PV, STP, CSP รุ่นนี้เป็นแกนคู่สำหรับทิศทางแนวนอนและระดับความสูงใช้ได้กับแผงโซลาร์เซลล์ขนาด 10 ตารางเมตรเรามุ่งมั่นที่จะค้นคว้า พัฒนา และใช้ไดรฟ์แกว่งที่แม่นยำและมีคุณภาพสูง เราจัดหาตลับลูกปืนแกว่งแกนเดี่ยวแนวนอนแนวนอน ตลับลูกปืนแกว่งสองแกน และไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์ CSP, CPV การติดตามแสงอาทิตย์ ฯลฯ ที่เชื่อถือได้ ผลิตภัณฑ์ระดับมืออาชีพและคุณภาพสูงของเรา จะถูกนำไปใช้เป็นโซลูชั่นที่มั่นคงบนแพลตฟอร์มการทำงานทางอากาศ เครนรถบรรทุก คว้าไม้ แท่นขุดเจาะ อุปกรณ์สเปรย์ ยานพาหนะโมดูลไฮดรอลิก สายการประกอบอัตโนมัติ ระบบหันเหลม ฯลฯ
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
แอปพลิเคชั่น
ระบบ CSP ทาวเวอร์
เนื่องจากมีกระจกทาวเวอร์จำนวนมาก ปริมาณของตัวลดแบบโรตารี่จึงมากที่สุดในโครงการทาวเวอร์สถานีพลังงานแบบทาวเวอร์ใช้ตัวลดแบบโรตารี่เป็นส่วนประกอบในการขับเคลื่อนในแนวราบทั่วโลก และสามารถเลือกมุมพิทช์ได้จากก้านสูบหรือตัวลดแบบโรตารี่ผู้ผลิต EPC ที่ผลิตพลังงานความร้อนหลายรายใช้การออกแบบโครงสร้างที่แตกต่างกันเนื่องจากการผลิตไฟฟ้าจากหอคอยมีการติดตั้งแผ่นสะท้อนแสงอาทิตย์ขนาดใหญ่จำนวนมากไว้บนพื้นที่ขนาดใหญ่ของไซต์ แต่ละเครื่องจึงมีกลไกการติดตาม ซึ่งสามารถสะท้อนแสงอาทิตย์ไปยังเครื่องรับที่ด้านบนของหอคอยสูงได้อย่างแม่นยำสิ่งนี้ทำให้ข้อกำหนดที่สูงขึ้นในด้านความถูกต้องของการส่งผ่านทางกล อายุการใช้งาน ไม่ต้องบำรุงรักษา และความแข็งแกร่งของอุปกรณ์ขับเคลื่อนแบบโรตารี่
