รายละเอียดสินค้า:
|
| แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | ความแม่นยำ: | 0.15 องศา |
| คนขับ: | มอเตอร์ไฟฟ้า | ติดตั้ง: | ติดตั้งในแนวตั้ง |
| แอปพลิเคชัน: | ระบบติดตามแกนเดี่ยว 2P | สี: | ตามที่ขอ |
| เน้น: | Sun Tracking Small Slew Drive,Small Slew Drive 0.15 องศา,0.15 องศาไดรฟ์ติดตามแสงอาทิตย์ |
||

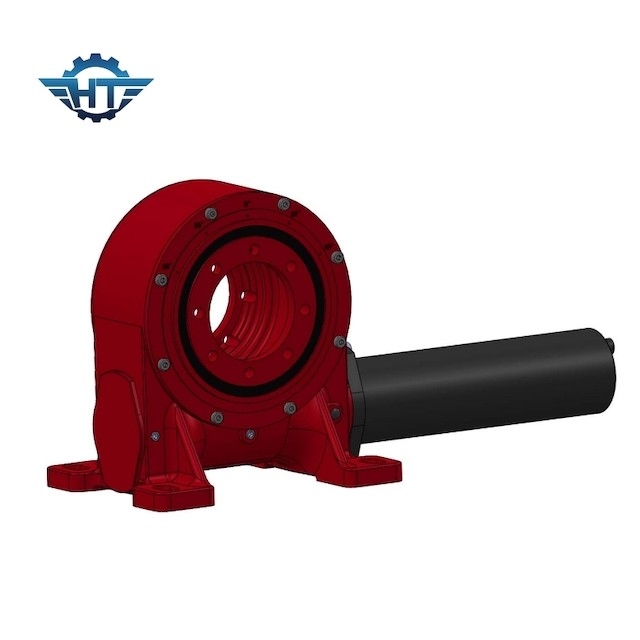

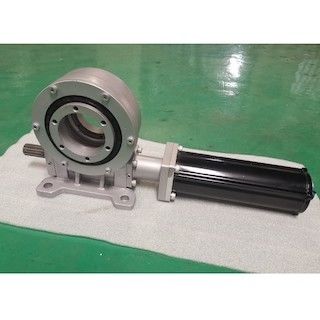

VE9 Enclosed House Worm Gear Slew Drive สำหรับระบบติดตามแกนเดี่ยวสองภาพ
Worm Gear Slew Drive คำอธิบาย
ชื่อของไดรฟ์แกว่งเรียกอีกอย่างว่าเฟืองแกว่ง, ไดรฟ์แบบหมุน, เพลาขับแบบหมุน, อุปกรณ์ขับเคลื่อนแบบโรตารี่, ไดรฟ์แบบหมุน, เฟืองแกว่ง, ไดรฟ์แบบหมุนและหน่วยไดรฟ์แบบหมุนในปัจจุบันอุปกรณ์ดังกล่าวส่วนใหญ่เรียกว่าไดรฟ์แกว่งการเคลื่อนไหวของไดรฟ์แกว่งของเราสามารถลดการใช้พลังงานได้สามารถทนต่อแรงในแนวแกน โหลดในแนวรัศมี และโมเมนต์พลิกคว่ำมีข้อดีในการติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งได้มากกว่าการกำหนดค่าทั่วไปคือมอเตอร์ลดขนาดดาวเคราะห์ DC หรือมอเตอร์เกียร์ AC ในอุตสาหกรรมไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์ ในขณะที่มอเตอร์ไฮดรอลิกเป็นตัวขับเคลื่อนพลังงานในเครื่องจักรก่อสร้าง
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
บริการที่กำหนดเอง
ตลับลูกปืนแกว่งที่ผลิตโดยบริษัทของเราสามารถทำงานได้ตามปกติที่ -40°C-+80°Cหากผู้ใช้ต้องการตลับลูกปืนที่มีอุณหภูมิต่ำกว่าหรือสูงกว่า บุคลากรด้านวิศวกรรมและเทคนิคของบริษัทของเราสามารถออกแบบพิเศษให้กับคุณได้ และบริษัทของเราสามารถปรับแต่งตลับลูกปืนสำหรับแกว่งอุณหภูมิสูงได้เหมาะสำหรับอุณหภูมิสูง 200 ℃ แถบปิดผนึกที่ทนต่ออุณหภูมิสูงทำจากยางฟลูออรีน บล็อกแยกที่ทนต่ออุณหภูมิสูงทำจากโลหะผสมอลูมิเนียมหรือโลหะผสมทองแดง และใช้จาระบีหล่อลื่นที่ทนต่ออุณหภูมิสูงเพื่อให้มั่นใจถึงประสิทธิภาพการทำงานที่มั่นคงของตลับลูกปืนแกว่งขนาดเล็กในระดับสูง สภาพแวดล้อมอุณหภูมิ
