รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 31:1 | มอเตอร์เกียร์: | มอเตอร์ไฟฟ้า |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | โครงสร้าง: | หนอนเกียร์ |
| อายุขัย: | 30 ปี | แพคเกจการขนส่ง: | กล่องไม้ |
| การใช้งาน: | ระบบติดตามแสงอาทิตย์แบบแกนเดียว | ปกป้องปริญญา: | IP66 |
| เน้น: | Zero Backlash Small Slew Drive,CSP CPV Small Slew Drive,Zero Backlash แกนเดี่ยว Slewing Drive |
||

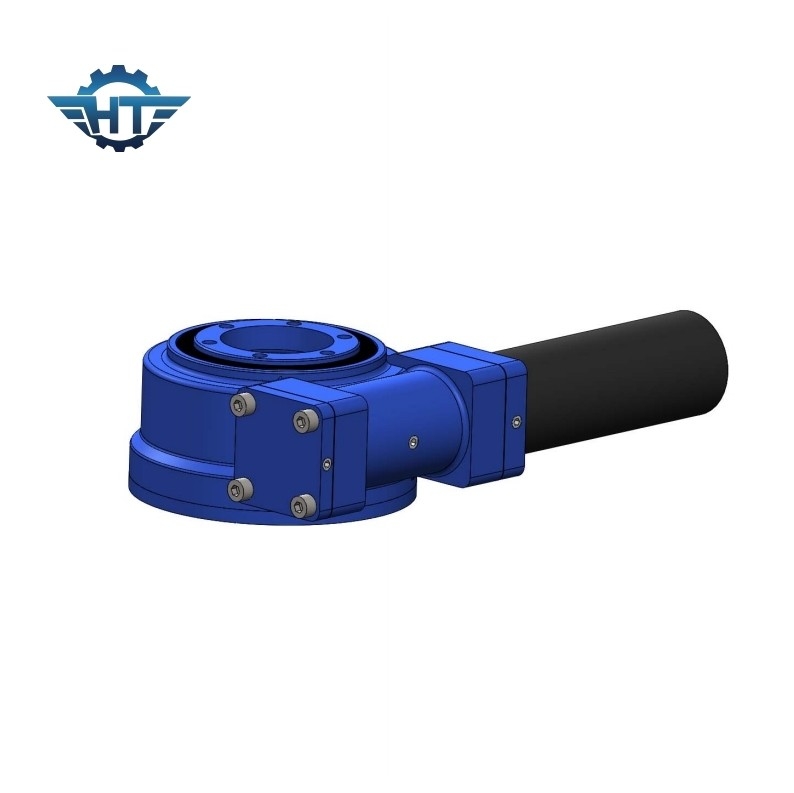

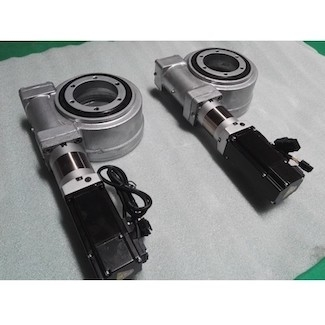

SE3 Zero Backlash Hourglass Worm Gear Drive สำหรับระบบติดตามแสงอาทิตย์แบบแกนเดียว
ชุดเกียร์หนอน Description
ไดรฟ์แกว่งแกนเดี่ยว SE เป็นองค์ประกอบที่สำคัญทั้งในระบบติดตามแสงอาทิตย์แบบแกนเดียวและระบบติดตามแสงอาทิตย์แบบแกนคู่นอกจากนี้ ด้วยระยะฟันเฟืองที่สมบูรณ์แบบและสูง ยังสามารถใช้ในระบบ CSP และ CPV พลังงานลม เสาอากาศที่ต้องการฟันเฟืองสูง
ตัวติดตามแสงอาทิตย์แบบแกนเดี่ยวคืออะไร
เครื่องติดตามแบบแกนเดียวจะกำหนดทิศทางโมดูล PV ตามแกนของการหมุนหนึ่งแกน โดยเคลื่อนที่ในแนวนอนจากตะวันออกไปตะวันตกเมื่อดวงอาทิตย์เคลื่อนตัวการเคลื่อนย้ายโมดูล PV เหล่านี้จำเป็นต้องมีตัวลดขนาดซึ่งมีทั้งการรับน้ำหนักและแรงบิดในการหมุน ซึ่งเป็นสิ่งที่มีเพียงไดรฟ์แกว่งที่มีความเชี่ยวชาญสูงเท่านั้นที่สามารถให้ได้เครื่องมือติดตามที่ใช้ไดรฟ์แกว่งซึ่งใช้เทคโนโลยีกับหนอนนาฬิกาทรายสามารถมีส่วนร่วมกับฟันจำนวนมากบนแนวพิทช์ของวงแหวนเกียร์ ให้ความแข็งแรง ความทนทาน และประสิทธิภาพสูงสุดสิ่งนี้ทำให้มั่นใจได้ว่าเครื่องติดตามมีอายุการใช้งานที่ยาวนานที่สุดโดยมีเวลาหยุดทำงานหรือค่าบำรุงรักษาน้อยที่สุด
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชั่น
ระบบติดตามอัตโนมัติด้วยเซลล์แสงอาทิตย์ที่ใช้กันอย่างแพร่หลายมีสี่ประเภท ได้แก่ การติดตามแกนเดียวในแนวนอน, การติดตามแกนเดี่ยวแบบเอียงสองคอลัมน์, การติดตามแกนเดี่ยวในแนวตั้งและการติดตามแกนคู่, การติดตามแกนเดี่ยวในแนวนอนและ การติดตามแกนเดียวแบบเอียง การติดตามแกนเดียวในแนวตั้งเท่านั้น หนึ่งองศาอิสระในการหมุน และการติดตามแกนคู่มีองศาอิสระในการหมุนสององศา
กลยุทธ์การควบคุมการติดตามที่ระบบติดตามทั้งสามระบบนำมาใช้นั้นเป็นกลยุทธ์การควบคุมการติดตามที่ทำงานอยู่ ซึ่งคำนวณตำแหน่งของดวงอาทิตย์บนท้องฟ้าและควบคุมทิศทางของแผงเซลล์แสงอาทิตย์ระบบติดตามอัตโนมัติด้วยเซลล์แสงอาทิตย์แบบแอคทีฟนี้สามารถนำไปใช้กับสภาพแวดล้อมที่มีน้ำค้างแข็ง หิมะ และทรายมากขึ้น และยังสามารถทำงานได้อย่างน่าเชื่อถือในโรงไฟฟ้าพลังงานแสงอาทิตย์แบบไม่ต้องใส่ข้อมูล
