รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | อุปกรณ์แกว่ง: | VE9 |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | ถือแรงบิด: | 80000 นิวตันเมตร |
| แรงบิดเอียง: | 16000 นิวตันเมตร | จัดอันดับแรงบิดเอาท์พุท: | 8784 น. |
| แพคเกจการขนส่ง: | ไม้อัดและพาเลท | สีมาตรฐาน: | RAL 9006 |
| เน้น: | VE9 Solar Small Slew Drive,การเชื่อมต่อแนวนอน Small Slew Drive,42CrMo VE9 ไดรฟ์โซลาร์เซลล์ |
||

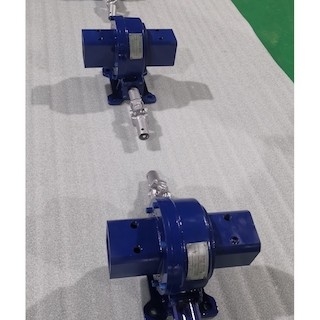

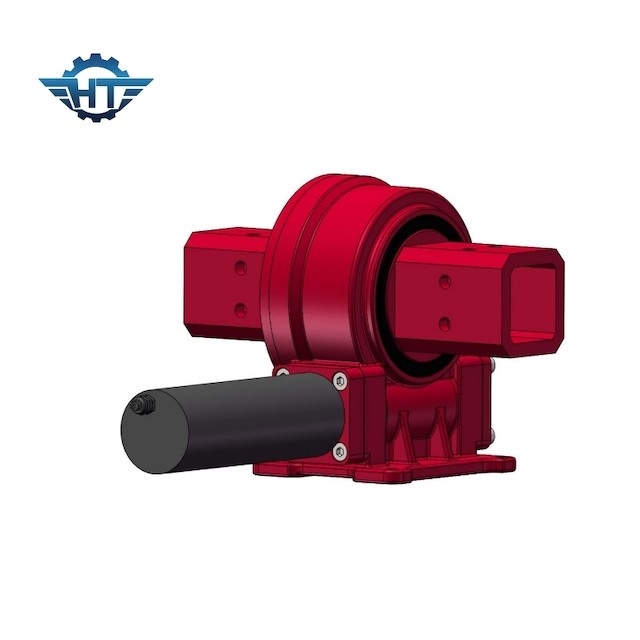

VE9 Solar Slewing Drives สำหรับเชื่อมโยงระบบติดตามแสงอาทิตย์แกนเดี่ยวแนวนอน
เชื่อมโยงไดรฟ์แกว่งแกนเดี่ยวคำอธิบาย
เชื่อมโยงไดรฟ์หมุนแกนเดี่ยวหมุนรอบแกนหนึ่งและทำให้ระบบติดตามเคลื่อนจากตะวันออกไปตะวันตกและกลับบ้านในตอนกลางคืนผลิตภัณฑ์เหล่านี้ติดตั้งได้ง่ายที่สุดและใช้บ่อยที่สุดVE นำเสนอการติดตั้งในแนวตั้งและไดรฟ์ IP66 ที่ปิดสนิทในยูนิตกำลังสูงเพียงเครื่องเดียว
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
การบำรุงรักษา
อุปกรณ์ขับเคลื่อนการแกว่งเป็นองค์ประกอบการส่งแรงที่ทำการเคลื่อนไหวแกว่งสัมพัทธ์ระหว่างร่างกายส่วนบนและส่วนล่าง และใช้เพื่อรองรับมวลของร่างกายส่วนบนและรับภาระงานใช้มอเตอร์เป็นวิธีการขับขี่เมื่อโรตารี่มอเตอร์หมุน กล่องลดเกียร์ของดาวเคราะห์จะขับเคลื่อนด้วยมอเตอร์ จากนั้นเพลาส่งออกของไดรฟ์แบบหมุนจะถูกขับเคลื่อน เพื่อให้สามารถหมุนอุปกรณ์ขับเคลื่อนแบบโรตารี่ได้
ประสิทธิภาพที่ดีของส่วนประกอบโครงสร้างแบบหมุนคือการรับประกันขั้นพื้นฐานของความยืดหยุ่นโดยรวม ดังนั้นงานหล่อลื่นจึงเป็นสิ่งจำเป็น
ตามการใช้งานที่แตกต่างกัน วัฏจักรการเติมจาระบีก็แตกต่างกันเช่นกันสำหรับการใช้งานไฟฟ้าโซลาร์เซลล์ รอบการฉีดหรือเปลี่ยนจาระบีคือห้าปีสำหรับการใช้งานเครื่องจักรก่อสร้าง เนื่องจากความเร็วและความถี่ในการทำงานนั้นสูงกว่าการใช้เซลล์แสงอาทิตย์มาก จึงจำเป็นต้องเติมหรือเปลี่ยนจาระบีทุกปีหรือทุก ๆ หกเดือน
ภายใต้สภาพการทำงานพิเศษ เช่น เขตร้อน ความชื้นสูง ฝุ่น และความแตกต่างของอุณหภูมิมาก ระหว่างการทำงานต่อเนื่อง รอบการหล่อลื่นควรสั้นลง และต้องเพิ่มจาระบีใหม่บางส่วนก่อนและหลังเครื่องหยุดทำงานเป็นเวลานานเติมจาระบีในร่องน้ำจนล้นออกจากแถบปิดผนึก
