รายละเอียดสินค้า:
|
| ลักษณะเฉพาะ: | ล็อคตัวเอง | วัสดุ: | 42CRMN, 50Mn |
|---|---|---|---|
| การรับประกัน: | 5~10 ปี | แอปพลิเคชัน: | พลังงานแสงอาทิตย์ |
| สี: | RAL6001 | ใบรับรอง: | ISO9001,CE |
| ความแม่นยำ: | ≤0.1 | ||
| เน้น: | VE3 Worm Gear Slew Drive,ระบบติดตาม PV Slew Drive,ไดรฟ์ Slew ขนาดเล็กแกนเดี่ยว |
||

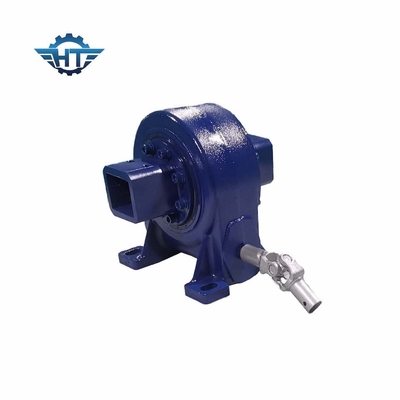

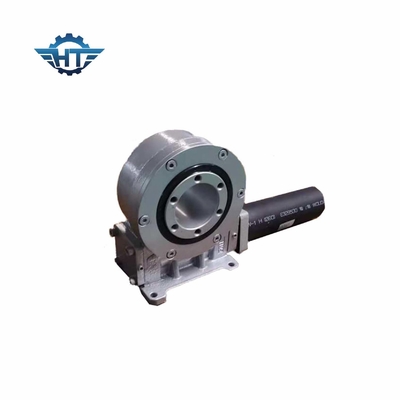

VE3 Worm Gear Slew Drive Actuator สำหรับระบบติดตาม PV Solar แกนเดี่ยว
IP66 Self Lock Slew Drive คำอธิบาย
ไดรฟ์แกว่งเป็นกลไกการส่งกำลังลดที่รวมเข้ากับแหล่งพลังงานในการขับขี่มีลักษณะเป็นกลไกเฟืองตัวหนอน ดังนั้นจึงมีระบบล็อคแบบปลอดภัยนอกจากนี้ยังมีตัวเรือนด้านนอกและการปิดผนึกโครงกระดูก ดังนั้นระดับการป้องกันคือ IP66
การหมุนของไดรฟ์แกว่งสามารถอยู่ในแกนเดียวหรือหลายแกนรวมกันเป็นกลไกการส่งสัญญาณลดขนาดเอนกประสงค์ที่รวมฟังก์ชันของการหมุน การชะลอตัว และมีโครงสร้างที่เรียบง่ายและการผลิตและการบำรุงรักษาที่สะดวกในเวลาเดียวกัน
พารามิเตอร์ประสิทธิภาพการทำงานของไดรฟ์ Slew แนวตั้ง
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | ถือแรงบิด | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นม | นม | กิโลนิวตัน | กิโลนิวตัน | นม | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13กก. |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18กก. |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28กก. |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35กก. |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51กก. |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61กก. |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กก. |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กก. |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กก. |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ |
244 กก. |
คุณสมบัติ
ไดรฟ์แกว่งสามารถรับรู้การหมุนรอบวงและการลดความเร็วได้ไม่จำกัด และสามารถทนต่อแรงในแนวแกนที่มากขึ้น แรงในแนวรัศมี และแรงพลิกกลับมันมีข้อดีของความแม่นยำสูง โครงสร้างที่กะทัดรัด และความจุขนาดใหญ่ได้รับการออกแบบ ทดสอบ และใช้งานสำหรับภาคสนาม 30 ปี
แอปพลิเคชั่น
เครื่องติดตามพลังงานแสงอาทิตย์รวมถึงระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวและระบบติดตามแสงอาทิตย์แบบแกนคู่ กังหันลม จานดาวเทียมและเรดาร์ เครนรถบรรทุก ลิฟต์คน อุปกรณ์สาธารณูปโภค อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน เครื่องจัดการยาง รถขุด และลิฟต์ยานยนต์
บรรจุภัณฑ์
บรรจุภัณฑ์ภายใน: ฟิล์มพลาสติกป้องกันสนิม ;ถุงพลาสติกสูญญากาศ
บรรจุภัณฑ์ด้านนอก: กล่องแข็ง;กล่องไม้ ;พาเลทไม้
เงื่อนไขการจัดส่ง: โดยด่วน;โดยเครื่องบิน;โดยทางบกทางทะเล
สำหรับตัวอย่าง เนื่องจากไดรฟ์ฆ่ามีขนาดเล็ก แต่มีน้ำหนักมาก การขนส่งทางทะเลจึงไม่คุ้มค่า ขณะที่การขนส่งด่วนเป็นวิธีที่ประหยัด พนักงานโลจิสติกส์ของเราจะขอให้ TNT, DHL, UPS, FEDEX เปรียบเทียบการขนส่งด่วน ราคาเพื่อที่จะหาวิธีที่คุ้มค่าที่สุด
หากสั่งซื้อจำนวนมากในอนาคต ขอแนะนำให้จัดส่งทางทะเล
