รายละเอียดสินค้า:
|
| แบบอย่าง: | ตัวหนอนและตัวหนอน | พิมพ์: | แนวตั้ง IP66 |
|---|---|---|---|
| อัตราทดเกียร์: | 61:1 | แอปพลิเคชัน: | พลังงานแสงอาทิตย์ |
| เครื่องยนต์: | มอเตอร์ไฟฟ้า | คอนแทคฟัน: | หลายฟัน |
| ความแม่นยำ: | 0.15 องศา | บริการ OEM: | ใช่ |
| เน้น: | VE9 Single Axis Slewing Drive,OEM แกนเดี่ยว Slewing Drive Gearbox,เฟืองตัวหนอน OEM ฆ่าไดรฟ์ |
||

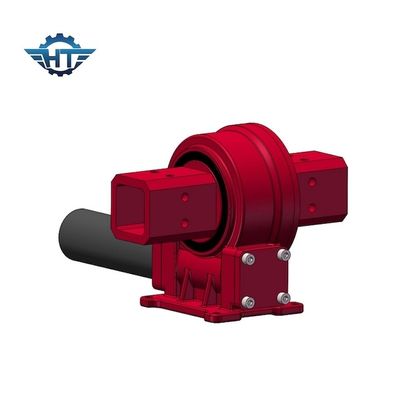

กล่องเกียร์ไดรฟ์แกว่งแกนเดี่ยว VE9 พร้อมขนาดท่อที่กำหนดเองสำหรับพลังงานแสงอาทิตย์
ล็อคตัวเองแกว่งไดรฟ์คำอธิบาย
ตัวขับแกว่งแบบล็อคตัวเองพร้อมเฟืองตัวหนอนสัมผัสหลายฟัน ไม่จำเป็นต้องเบรกภายในตัวขับที่จะปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
ไดรฟ์แกว่งมีหลายประเภท เช่น แบบปิด, แบบตัวเรือนเปิด, แบบแนวตั้ง, แบบแกนคู่, แบบความแม่นยำสูง, แบบตัวหนอน ฯลฯ แบบตัวหนอนแบบนาฬิกาทรายแบบปิดเป็นที่นิยมมากที่สุดในการประยุกต์ใช้ระบบติดตามแสงอาทิตย์ไดรฟ์แกว่งจะขึ้นอยู่กับโครงสร้างตัวหนอนและเฟืองตัวหนอนที่มีแรงบิดโมเมนต์การเอียงที่แข็งแกร่งและฟังก์ชันล็อคตัวเองแบบคงที่พื้นผิวสัมผัสหลายฟันได้รับการออกแบบมาเป็นพิเศษสำหรับการรับน้ำหนักมาก
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
ระบบติดตามแสงอาทิตย์
ระบบสนับสนุนพลังงานแสงอาทิตย์ติดตามเป็นส่วนสำคัญของสถานีไฟฟ้าโซลาร์เซลล์มันดำเนินการร่างหลักของการผลิตไฟฟ้าของสถานีไฟฟ้าโซลาร์เซลล์หากการออกแบบไม่สมเหตุสมผล อุบัติเหตุจะเกิดขึ้นในสภาพแวดล้อมที่เกิดภัยพิบัติ และผลกระทบต่อโรงไฟฟ้าอาจถึงแก่ชีวิตดังนั้น ในกระบวนการออกแบบ การเลือกอุปกรณ์ขับเคลื่อนแบบโรตารี่ที่เหมาะสมจึงเป็นสิ่งสำคัญอย่างยิ่งในที่สุด เทคโนโลยีของเราจะกำหนดอุปกรณ์ขับเคลื่อนการแกว่งที่เหมาะสมตามสภาพการทำงานที่ลูกค้าให้มา การออกแบบการจัดส่วนประกอบ และประสบการณ์ในการใช้งานโครงการก่อนหน้านี้ โดยพิจารณาจากปัจจัยต่างๆ อย่างครอบคลุม
