รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เกียร์แกว่งแกนคู่ SDE3 | ใบรับรอง: | ซี, ISO9001 |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | โครงสร้าง: | หนอนและเกียร์ |
| แอปพลิเคชัน: | เครื่องติดตามพลังงานแสงอาทิตย์ | ปกป้อง: | IP66 |
| สี: | เงิน | การรับประกัน: | 3~5 ปี |
| เน้น: | ตัวติดตามแสงอาทิตย์แบบแกนคู่ Slew Drive,มอเตอร์ขับเคลื่อน CSP Slew,ไดรฟ์ CSP Solar Slew |
||

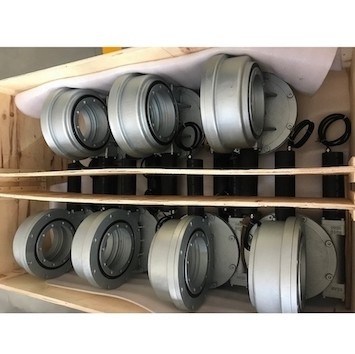

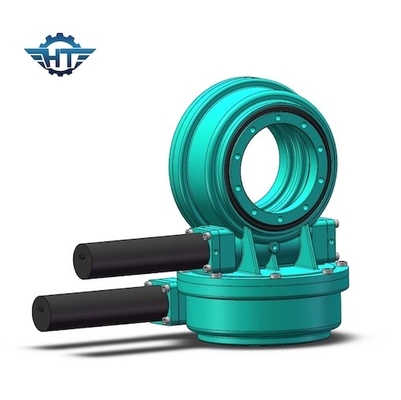

ตัวติดตามพลังงานแสงอาทิตย์แบบแกนคู่ขนาดเล็ก Slew Drive พร้อมตัวหนอนซองจดหมายคู่และเฟืองลานสำหรับ Solar
คำอธิบาย
ไดรฟ์แกว่งเฟืองตัวหนอนหรือที่เรียกว่าตัวลดกำลังใช้กันอย่างแพร่หลายในผลิตภัณฑ์ทางกลตามโอกาสและขอบเขตการใช้งาน หน้าที่และหน้าที่เฉพาะของมันส่วนใหญ่จะเป็นการชะลอตัว เพิ่มแรงบิด ลดความเฉื่อยของกลไกการเคลื่อนที่ และกลไกการล็อค ลดต้นทุนการผลิตผลิตภัณฑ์ และเพิ่มประสิทธิภาพการออกแบบโครงสร้างทางกล
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
คุณสมบัติของมอเตอร์เกียร์ดาวเคราะห์
1. เส้นผ่านศูนย์กลางของมอเตอร์: 22 มม. 32 มม. 42 มม. 52 มม. 60 มม. 80 มม. 90 มม. 105 มม. 120 มม.
2. กำลังไฟ: 10w ถึง 900W
3. แรงดันไฟฟ้า: 24V, 36V, 48V, 100V, 110V, 220V, 230v
4. อัตราส่วนความเร็ว: 3.7-307.5
5. อุปกรณ์เสริม: กล่องเกียร์, ตัวควบคุมความเร็ว, เครื่องเข้ารหัส, แหล่งจ่ายไฟ
6. ความน่าเชื่อถือและความน่าเชื่อถือสูง
แอปพลิเคชัน
อุปกรณ์ขับเคลื่อนการแกว่งแบบสองแกนถูกนำไปใช้กับระบบติดตามแสงอาทิตย์แบบสองแกนอุปกรณ์ขับเคลื่อนการแกว่งในแนวตั้ง-แนวนอนมีข้อดีของโครงสร้างที่กะทัดรัดและการติดตามวิถีโคจรของดวงอาทิตย์รอบทิศทาง ซึ่งทำให้ระบบติดตามแสงอาทิตย์แบบสองแกนมีพื้นที่การทำงานที่ใหญ่ขึ้นและประสิทธิภาพการติดตามที่ดีขึ้นความแข็งแกร่งสูง ใช้พลังงานต่ำ แรงบิดเริ่มต้นต่ำ และความเฉื่อยต่ำ
