รายละเอียดสินค้า:
|
| แบบอย่าง: | บ้านแบบปิด VE6 | ความเร็ว: | 0~1 รอบต่อนาที |
|---|---|---|---|
| แอปพลิเคชัน: | ระบบติดตามพลังงานแผงโซลาร์เซลล์ | เครื่องยนต์: | มอเตอร์ไฟฟ้า |
| IP Class: | IP66 | แรงบิดเอียง: | 14 kNm |
| ถือแรงบิด: | 70 kNm | อัตราส่วน: | 51:1 |
| เน้น: | 9 นิ้ว Solar Tracker Slew Drive,24V Motor slewing drive,9'' slewing drive สำหรับระบบติดตามแสงอาทิตย์ |
||

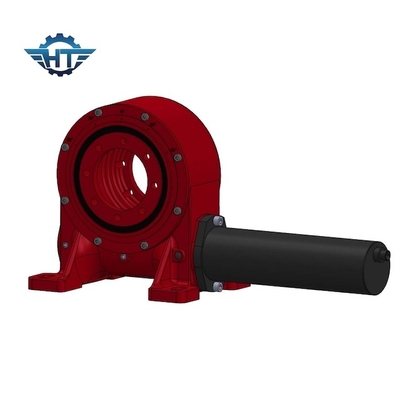

กล่องเกียร์ Slewing Drive ขนาด 9 นิ้วพร้อมมอเตอร์ 24V สำหรับระบบติดตามแกนเดี่ยว PV
Slewing Drive Gearbox คำอธิบาย
ระบบติดตามแบบเต็ม "มุมยกระดับ + มุมแอซิมัท" จะเคลื่อนที่ไปตามแกนหมุนสองแกนและมีทิศทางการหมุนสองทิศทาง ซึ่งสามารถติดตามเส้นทางของดวงอาทิตย์ได้อย่างสมบูรณ์เพื่อเพิ่มการรับพลังงานแสงอาทิตย์สูงสุด
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
เหมาะสำหรับพื้นที่ละติจูดสูง ประสิทธิภาพการผลิตไฟฟ้าสามารถเพิ่มขึ้นอย่างมีประสิทธิภาพมากกว่า 35% ปรับปรุงประสิทธิภาพการผลิตไฟฟ้าของระบบไฟฟ้าโซลาร์เซลล์อย่างมีนัยสำคัญ
CPV
พลังงานแสงอาทิตย์แบบเข้มข้นเป็นเทคโนโลยีพลังงานแสงอาทิตย์ที่ใช้องค์ประกอบออปติคัล เช่น เลนส์หรือกระจกสะท้อนแสงเพื่อรวมพื้นที่ขนาดใหญ่ของแสงแดดเข้าสู่พื้นที่ขนาดเล็กมาก แล้วจึงใช้เทคโนโลยีการผลิตพลังงานแสงอาทิตย์เพื่อผลิตกระแสไฟฟ้าต่อไปเทคโนโลยีพลังงานแสงอาทิตย์แบบเข้มข้นสามารถแบ่งออกเป็นสามประเภท ได้แก่ สามอาการ:
CPV Concentrated Photovoltaics: แสงแดดเข้มข้นจะถูกแปลงเป็นพลังงานไฟฟ้าโดยตรงผ่านเซลล์สุริยะที่มีประสิทธิภาพการแปลงสูง (Concentrated Photovoltaics);CPV เป็นตัวแทนทั่วไปที่สุดของเทคโนโลยีพลังงานแสงอาทิตย์แบบเข้มข้น
CST Concentrated Solar Thermal: ใช้ความร้อนสูงที่เกิดจากแสงแดดเข้มข้นเพื่อให้ความร้อนแก่ของเหลวทำงานที่เป็นของเหลว จากนั้นจึงดำเนินการสร้างพลังงานความร้อน (Concentrated Solar Thermal)
CPVT : การรวมกันของสองรูปแบบข้างต้น (Concentrated Photovoltaics and Thermal) CPV Concentrated Photovoltaic System สามารถแบ่งออกเป็น 2 ประเภทตามวิธีการที่แตกต่างกันในการรวมศูนย์แสงแดด นั่นคือ ชนิดสะท้อนแสงโดยใช้แสงกลั่นจากกระจก และชนิดส่งผ่านโดยใช้เลนส์ เน้นแสง
