รายละเอียดสินค้า:
|
| แบบอย่าง: | วีอี7" | อัตราทดเกียร์: | 57:1 |
|---|---|---|---|
| แอปพลิเคชั่น: | ระบบติดตามการเอียง | จัดอันดับแรงบิดเอาท์พุท: | 7344 นิวตันเมตร |
| ถือแรงบิด: | 60 kNm | แรงบิดเอียง: | 10 kNm |
| ระดับการกัดกร่อน: | C4, C5 | สีมาตรฐาน: | ตามที่ขอ |
| เน้น: | C4 C5 Corrosion Vertical Slewing Drive,Slewing Drive สำหรับระบบติดตามแสงอาทิตย์ 60kNm,C4 C5 Corrosion slewing bearing drive |
||

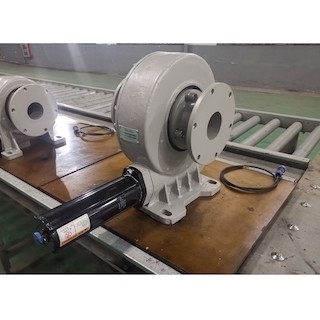

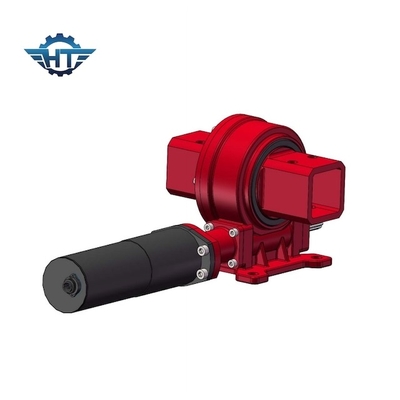

ไดรฟ์หนอนเดี่ยวแนวตั้งขนาด 7 นิ้วสำหรับระบบติดตามการเอียงพลังงานแสงอาทิตย์
Solar Tracker Slew Drive คำอธิบาย
ไดรฟ์หมุนเหวี่ยงแนวตั้งแกนเดียวถูกติดตั้งในแนวตั้ง ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแบบแบนที่ต้องการการติดตามไปทางดวงอาทิตย์สำหรับจากตะวันออกไปตะวันตกการหมุนที่แม่นยำของตัวขับเหวี่ยงแนวตั้งช่วยให้กลไกติดตามได้อย่างสมบูรณ์แบบไดรฟ์แกว่งแนวตั้งประเภทนี้ผลิตขึ้นโดยใช้เทคโนโลยีล่าสุดซึ่งรวมกลไกนาฬิกาทราย
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ถาม-ตอบ
อายุการใช้งานของตัวลดแบบโรตารี่โดยทั่วไปคือเท่าไร?สถานีพลังงานควรได้รับการบำรุงรักษาอย่างเหมาะสมระหว่างการทำงานอย่างไร?
ข้อมูลการออกแบบและห้องปฏิบัติการของไดรฟ์แกว่งมีอายุการใช้งาน 25 ปีต้องเปลี่ยนจาระบีในไดรฟ์แกว่งอย่างสม่ำเสมอ ทั้งนี้ขึ้นอยู่กับการใช้งาน
ในระหว่างขั้นตอนการทำงาน ปัญหาที่เป็นไปได้ของตัวลดแบบโรตารี่คืออะไร?
ในระหว่างกระบวนการทำงาน ภายใต้สมมติฐานของการออกแบบและการเลือกที่เหมาะสม ปัญหาที่เป็นไปได้มากที่สุดของตัวลดแบบโรตารี่คือ "การสั้นลงของอายุการใช้งานจริง"อายุการใช้งานจริงในที่นี้หมายถึงการเลือกวัสดุปิดผนึก การอบชุบด้วยความร้อน หรือวัสดุหากควบคุมไม่เข้าที่ จะเกิดปัญหาต่างๆ ขึ้นหลังจากใช้ตัวลดความเร็วไประยะหนึ่ง เช่น ความแม่นยําที่ลดลง การเกิดสนิม การซึมของน้ำ การรั่วซึมของน้ำมัน และการติดขัด
ทางออกคืออะไร?
ตั้งแต่การออกแบบขั้นต้น กระบวนการ การผลิตจนถึงขั้นต่อมาของการพิสูจน์ข้อผิดพลาดในการติดตั้งในสถานที่ และจากนั้นไปจนถึงการทำงานและการบำรุงรักษา เข้าใจทุกรายละเอียดให้ดี และลดหรือหลีกเลี่ยงปัญหาคุณภาพที่อาจเกิดขึ้นของตัวลดแบบโรตารี่
