รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | แนวนอน 1 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 32:1 | แรงบิดเอาต์พุต: | 400 นิวตันเมตร |
| ถือแรงบิด: | 1800 นิวตันเมตร | แรงบิดเอียง: | 1,000 นิวตันเมตร |
| ความเร็วในการส่งออก: | 0～1 รอบต่อนาที | แพคเกจการขนส่ง: | แพคเกจการส่งออกมาตรฐาน |
| เน้น: | SE1 Worm Gear Slewing Ring,เฟืองตัวหนอน Slewing Ring แกนเดี่ยว,SE1 ไฮดรอลิก slew Drive |
||

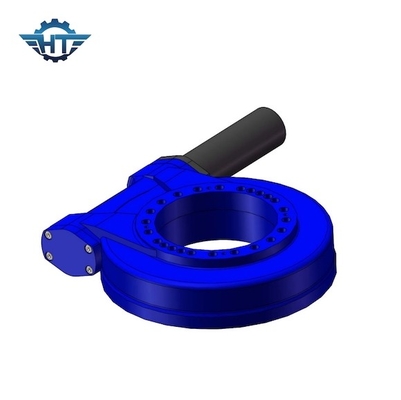

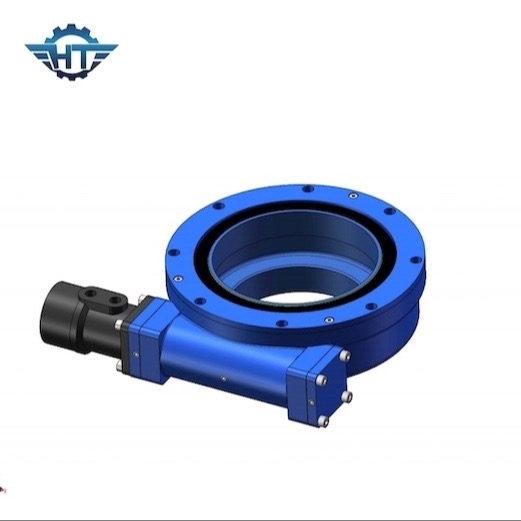

SE1 Worm Gear Slew Drive เปิดระบบติดตามแสงอาทิตย์แบบแกนเดี่ยวแบบยื่น
เฟืองตัวหนอน Solar Slew Drive Description
ด้วยการพัฒนาอย่างรวดเร็วของอุตสาหกรรมไฟฟ้าโซลาร์เซลล์ การพัฒนาและการก่อสร้างโรงไฟฟ้าพลังงานแสงอาทิตย์ส่วนใหญ่มีเป้าหมายสองประการคือการลดต้นทุนและเพิ่มประสิทธิภาพและบรรลุความเท่าเทียมกันของกริดวิธีที่มีประสิทธิภาพในการรับประกันรายได้การลงทุนของโรงไฟฟ้าพลังงานแสงอาทิตย์คือการปรับปรุงประสิทธิภาพการผลิตไฟฟ้าและความน่าเชื่อถือของการดำเนินงานของโรงไฟฟ้าระบบติดตามอัจฉริยะจากเซลล์แสงอาทิตย์ที่ซื้ออุปกรณ์ขับเคลื่อนการแกว่ง ไม่เพียงแต่ปรับปรุงประสิทธิภาพการผลิตไฟฟ้าเท่านั้น แต่ยังสามารถปรับให้เข้ากับภูมิประเทศที่ซับซ้อนได้อีกด้วย
ข้อดีของเรา
1. ใบรับรอง ISO 9001: 2008
2. วัสดุคุณภาพสูง ต่ำขั้นต่ำ คุณภาพดี ราคาที่แข่งขัน
3. มาตรฐานหรือไม่ได้มาตรฐานทั้งสองเป็นที่ยอมรับได้
4. OEM ใช้ได้
5. ความสามารถในการรับน้ำหนักที่มากขึ้น กำลังแรงตามแนวแกนและแรงที่รุนแรง
6. ทีมงาน R&D อิสระ
7. การควบคุมคุณภาพอย่างเข้มงวด การจัดการ QC
8. สต๊อกเพียงพอ
9. เวลานำสั้นเวลาจัดส่งที่รวดเร็ว
พารามิเตอร์ของ SE1 Slewing Drive
| แบบอย่าง | SE1 |
| อัตราส่วน | 32:1 |
| แรงบิดเอาต์พุตที่กำหนด (Nm) | 384 |
| แรงบิดเอาต์พุตสูงสุด (3 วินาที)(Nm) | 460 |
| จัดอันดับความเร็วในการหมุน (RPM) | 0.06 |
| แรงบิดเอียง (Nm) | 1500 |
| แรงบิดถือ (Nm) | 3000 |
| โหลดตามแนวแกน (kN) | 30 |
| โหลดเรเดียล (kN) | 16 |
| ประสิทธิภาพ | 40% |
| ความแม่นยำ (°) | 0.1 |
| ล็อคตัวเอง | ใช่ |
| น้ำหนัก (กิโลกรัม) | 6 |
| รูติดตั้ง | 6*M8 |
| เส้นผ่านศูนย์กลางวงกลมตรงกลาง | Φ 40 มม. |
| รูใน | Φ 30 มม. |
| อุณหภูมิในการทำงาน | － 30 ℃ ~ ＋80 ℃ (จาระบีพิเศษเสริมที่ใช้ในที่เย็นหรือร้อนกว่า) |
| จับคู่มอเตอร์เกียร์ | 24V, 2RPM, 25W, 30Nm, ＜8A |
สังเกต:
1. สำหรับมิติข้อมูลและพารามิเตอร์โดยละเอียดเพิ่มเติม โปรดดูแบบแปลนการขายของเรา
2. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
3. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
4. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
แอปพลิเคชั่น
แบบฟอร์มการติดตามแกนเดี่ยวพลังงานแสงอาทิตย์แบบหมุนเหวี่ยงสามแบบ:
โดยทั่วไปมีสามรูปแบบของการติดตามแสงอาทิตย์แบบแกนเดียว: แกนเอียงในแนวดิ่งในแนวดิ่ง ตัวติดตามแกนเดียวแบบเฉียง แกนถูกจัดเรียงตามแนวนอนในแนวเหนือ-ใต้ และตัวติดตามแบบแกนเดียวแบบแบนอยู่ในทิศทางตะวันออก-ตะวันตกทั้งสามวิธีนี้โดยทั่วไปแล้วจะเป็นการติดตามแบบเหนือ-ใต้หรือตะวันออก-ตะวันตกตามการหมุนแบบแกนเดียว และหลักการทำงานก็คล้ายกันโดยพื้นฐาน
Solar Biaxial เทียบกับ Uniaxial Comparison
หากดวงอาทิตย์สามารถติดตามได้ทั้งจากระดับความสูงและมุมแอซิมัท ก็จะสามารถรับพลังงานแสงอาทิตย์ได้มากที่สุด และการติดตามแบบเต็ม นั่นคือ การติดตามสองแกน ได้รับการออกแบบตามเกณฑ์ดังกล่าวเมื่อเทียบกับระบบผลิตไฟฟ้าที่มีมุมเอียงที่เหมาะสมที่สุด การผลิตไฟฟ้าแบบเพลาคู่สามารถเพิ่มขึ้น 25% ถึง 40%เนื่องจากตัวติดตามแกนคู่มีราคาค่อนข้างสูง เครื่องติดตามแกนเดี่ยวแบบแบนจึงถูกใช้อย่างกว้างขวางในพื้นที่จำนวนมาก
