รายละเอียดสินค้า:
|
| แบบอย่าง: | VE7 | อัตราทดเกียร์: | 57:1 |
|---|---|---|---|
| แอปพลิเคชัน: | ติดตั้งระบบติดตาม | จัดอันดับแรงบิดเอาท์พุท: | 7344 นิวตันเมตร |
| ถือแรงบิด: | 60000 นิวตันเมตร | แรงบิดเอียง: | 10000 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | VE7 ไดรฟ์ Slew ไฟฟ้าแนวตั้ง,ไดรฟ์ Slew ไฟฟ้า 10,000 นิวตันเมตร |
||

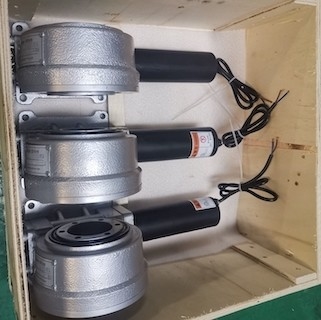

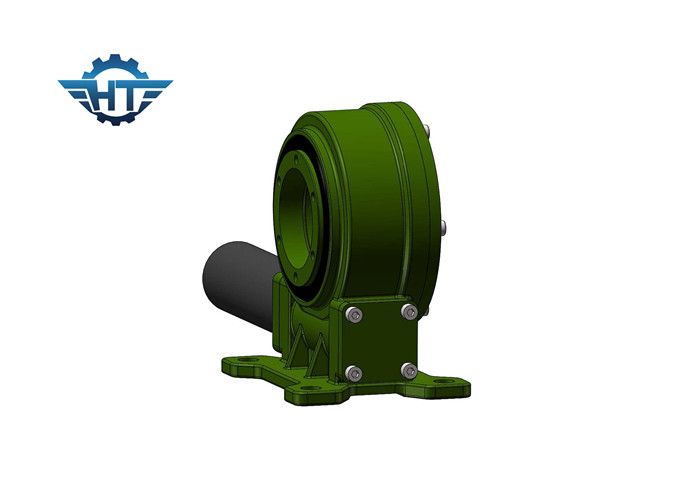

VE7 Vertical Worm Gear Slew Drive พร้อมมอเตอร์เกียร์ไฟฟ้า 24VDC สำหรับ Solar Trackers
หนอนเกียร์แกว่งไดรฟ์ Description
ชุดขับเคลื่อนแกว่งเฟืองตัวหนอนเป็นหน่วยที่สร้างขึ้นอย่างกะทัดรัดซึ่งประกอบด้วยเฟืองแกว่ง ฐานและตัวหนอนหน่วยนี้นำข้อดีของเกียร์แกว่งและตัวหนอนมารวมกันเป็นหน่วยเดียว
ไดรฟ์หมุนเหวี่ยงแนวตั้งแกนเดียวถูกติดตั้งในแนวตั้ง ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับระบบติดตามแสงอาทิตย์แกนเดี่ยวแบบแบนที่ต้องการการติดตามไปทางดวงอาทิตย์สำหรับจากตะวันออกไปตะวันตกการหมุนที่แม่นยำของตัวขับเหวี่ยงแนวตั้งช่วยให้กลไกติดตามได้อย่างสมบูรณ์แบบไดรฟ์แกว่งแนวตั้งประเภทนี้ผลิตขึ้นโดยใช้เทคโนโลยีล่าสุดซึ่งรวมกลไกนาฬิกาทราย
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
บริการที่กำหนดเอง
ทรายจะเข้าไปในอุปกรณ์โดยการอัดรีด และผลิตภัณฑ์ที่มีประสิทธิภาพการปิดผนึกต่ำจะมีทรายเข้าไปได้ง่ายดังนั้น สำหรับสภาพการทำงานที่สมบุกสมบัน เช่น ฝนที่น้อยลงและพายุทรายที่ตกหนัก ผลิตภัณฑ์ของเราจะใช้ซีลหลายตัว และนอกเหนือจากซีลธรรมดาแล้ว จะมีการเสริมซีลเชิงกลด้วย
นอกจากนี้ ในกรณีที่อุณหภูมิต่ำและความแตกต่างของอุณหภูมิมากระหว่างกลางวันและกลางคืน อุณหภูมิที่แตกต่างกันมากระหว่างกลางวันและกลางคืนจะทำให้อากาศควบแน่นและกลั่นตัวเป็นหยดน้ำในเวลากลางคืนหลังจากถูกทำให้ร้อนและขยายตัวในกรณีนี้ จะพิจารณาความสามารถในการบวมตัวของผลิตภัณฑ์เพิ่มเติมจากความรัดกุมดังนั้นควรใช้มาตรการในการออกแบบและกระบวนการผลิตเพื่อหลีกเลี่ยงการเกิดสนิม
ในบางสถานที่ อุณหภูมิอาจสูงถึงลบ 40 องศาเซลเซียสเมื่ออุณหภูมิต่ำ และอุณหภูมิสุดขั้วในอุณหภูมิสูงอาจสูงถึง 50 องศาเซลเซียสเหนือศูนย์ (ในขณะนี้ อุณหภูมิการทำงานของตัวลดจะสูงขึ้น)เพื่อให้เกียร์ทดรอบทำงานได้ตามปกติ โดยเฉพาะอย่างยิ่งในสภาวะเย็นจัด ต้องรับประกันการหล่อลื่นดังนั้นน้ำมันหล่อลื่นที่มีเทคโนโลยีอุณหภูมิกว้างโดยทั่วไปสามารถปรับให้เข้ากับอุณหภูมิต่ำตั้งแต่ ลบ 40 ถึง ลบ 60 องศาเซลเซียส และสามารถทนต่ออุณหภูมิสูงได้ตั้งแต่ ลบ 80 องศาเซลเซียส หรือแม้แต่มากกว่า 100 องศาเซลเซียส
การแผ่รังสีจากแสงแดดอาจมีผลต่อผลิตภัณฑ์ เช่น การเสื่อมสภาพของยางปัญหานี้สามารถแก้ไขได้โดยใช้ซีลแบบกลไกเพื่อหลีกเลี่ยงไม่ให้ส่วนประกอบหลักโดนแสงแดดเป็นเวลานาน
