รายละเอียดสินค้า:
|
| แบบอย่าง: | 14 นิ้ว | ถือแรงบิด: | 54200 นิวตันเมตร |
|---|---|---|---|
| แรงบิดเอียง: | 68000 นิวตันเมตร | แรงบิดเอาต์พุต: | 6550 นิวตันเมตร |
| โหลดตามแนวแกน: | 680 kN | ภาระรุนแรง: | 230 กิโลนิวตัน |
| ใบรับรอง: | ISO9001,CE | ทาสี: | มีอยู่ |
| การรับประกัน: | 5 ปี | ล็อคตัวเอง: | ใช่ |
| เน้น: | CE Electric Slew Drive,ไดรฟ์ Slew ไฟฟ้า 680kN,แหวนแกว่งเกียร์หนอน 680kN |
||

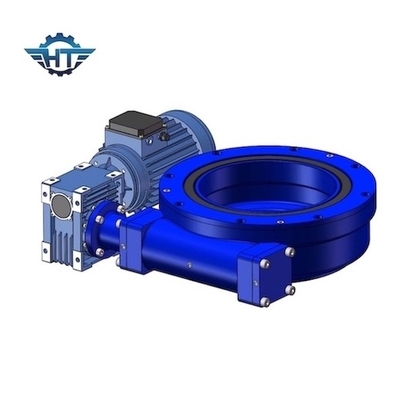

Worm Gear Slew Drive ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าและกล่องเกียร์สำหรับระบบติดตามแสงอาทิตย์
รายละเอียดสินค้า
Slewing Drive หรือที่เรียกว่าตลับลูกปืนวงแหวนแกว่งเป็นผลิตภัณฑ์ชนิดหนึ่งที่สามารถทนต่อแรงในแนวแกนขนาดใหญ่ด้วยความเร็วต่ำมากและยังเหมาะกับการดูดซับโมเมนต์เอียงอีกด้วย ทั้งนี้ขึ้นอยู่กับประเภทแหวนแกว่งมีอยู่ในรุ่นอุตสาหกรรมซึ่งวงแหวนทำจากเหล็กหลอมและใช้รางลูกชุบแข็งเมื่อเทคโนโลยีได้รับการปรับปรุง ไดรฟ์ที่แกว่งมากขึ้นก็ใช้เทคโนโลยีตัวหนอนนาฬิกาทราย ซึ่งตัวหนอนมีรูปร่างเพื่อให้ฟันเข้าเกียร์ได้มากขึ้นการมีส่วนร่วมของฟันที่เพิ่มขึ้นส่งผลให้มีความแข็งแรง ประสิทธิภาพ และความทนทานมากขึ้น
ไดรฟ์แกว่งใช้เทคโนโลยีหนอนมาตรฐานซึ่งตัวหนอนอยู่ในแนวนอนอัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ระหว่างจำนวนเกลียวบนตัวหนอนและจำนวนฟันในเฟืองตัวหนอนหรือเฟืองเป็นผลิตภัณฑ์ที่ได้มาตรฐานสำหรับอุตสาหกรรมเฉพาะ เช่น อุตสาหกรรมพลังงานแสงอาทิตย์และแอพพลิเคชั่นเคลื่อนที่ เช่น รถขุดตัวหนอนขับเคลื่อนด้วยมอเตอร์ไฟฟ้าหรือมอเตอร์ไฮดรอลิก จะรวมเข้ากับกล่องเกียร์ดาวเคราะห์ กล่องเกียร์ตัวหนอน ฯลฯ หรือไม่ก็ตาม
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (Nm) |
แนวแกน โหลด (kN) |
เรเดียล โหลด (kN) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
การประยุกต์ใช้ Slew Drives
ด้วยความแม่นยำและแรงบิดในการหมุนที่ยอดเยี่ยม การแกว่งของเราจึงมีบทบาทสำคัญในด้านปัญญาประดิษฐ์ เช่น หุ่นยนต์ ร้านสเปรย์ปราศจากฝุ่น แขนกล ฯลฯ เราได้พัฒนาและออกแบบโซลูชันการออกแบบเฉพาะบุคคลจำนวนมาก โซลูชันการหมุนแบบสมบูรณ์คือ กำหนดร่วมกับสภาวะการทำงานเฉพาะ
เครื่องหมุนเหวี่ยงของเราใช้ในเครื่องจักรกลหนัก เช่น รถหุ้มเกราะ และในอุปกรณ์เกี่ยวกับสายตาที่มีความละเอียดอ่อนโดดเด่นด้วยความทนทาน ความแม่นยำ และความน่าเชื่อถือ
การแกว่งของเราใช้ในอุตสาหกรรมเครื่องจักรก่อสร้างและได้รับการตอบรับอย่างดีจากลูกค้าทั้งในและต่างประเทศตลับลูกปืนแกว่งของเครื่องจักรก่อสร้างเป็นฐานส่งแรงพิเศษในเครื่องจักรก่อสร้างที่รับแรงในแนวแกน โมเมนต์พลิกคว่ำ แรงในแนวรัศมี และต้องใช้สองส่วนในการหมุนสัมพันธ์กันการใช้งานแบริ่งแกว่งในอุตสาหกรรมเครื่องจักรเป็นเรื่องปกติมากขึ้น เช่น: เครื่องจักรยกและขนถ่าย, เครื่องจักรทำเหมือง, เครื่องจักรท่าเรือ ฯลฯ
