รายละเอียดสินค้า:
|
| พิมพ์: | ตัวลดหนอน VE9 | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| แอปพลิเคชัน: | พลังงานแสงอาทิตย์ | ระยะเวลาการรับประกัน: | 10 ปี |
| สี: | ความต้องการของลูกค้า | ขนาด: | 3 นิ้วถึง 25 นิ้ว |
| IP Class: | IP66 | คุณสมบัติ: | ล็อคตัวเองย้อนกลับ |
| เน้น: | ไดรฟ์แกว่งแนวตั้ง VE9 ที่แนบมา,ไดรฟ์แกว่งแนวตั้งเดี่ยวเฉียง,ไดรฟ์ติดตามแสงอาทิตย์ VE9 ที่แนบมา |
||

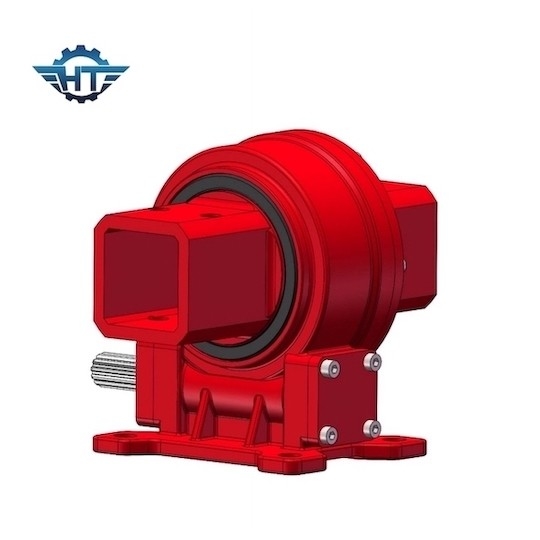

ตัวติดตามพลังงานแสงอาทิตย์แนวตั้ง VE9 ที่แนบมาพร้อมมอเตอร์ไฟฟ้าสำหรับพลังงานแสงอาทิตย์
รายละเอียดไดรฟ์แกว่งพลังงานแสงอาทิตย์
ระบบติดตามการขับเคลื่อนด้วยไฟฟ้าโซลาร์เซลล์เป็นระบบหน่วยควบคุมทางกลและอิเล็กทรอนิกส์ที่ปรับการใช้แสงแดดให้เหมาะสมที่สุดในการผลิตพลังงานความร้อนจากแสงอาทิตย์และเซลล์แสงอาทิตย์ เพื่อให้ได้ประสิทธิภาพการแปลงโฟโตอิเล็กทริกที่ดีขึ้นประกอบด้วย: ไดรฟ์สังหาร, มอเตอร์ (DC, สเต็ปเปอร์, เซอร์โว, มอเตอร์เกียร์ดาวเคราะห์, มอเตอร์ก้านดัน, ฯลฯ.), เฟืองตัวหนอน, ระบบเซ็นเซอร์ ฯลฯ
อุณหภูมิโดยรอบ:
ช่วงอุณหภูมิในการทำงานของเฟืองตัวหนอน: -40 ℃ ~ +80 ℃
ค่าประสิทธิภาพทางกลที่จัดหาโดยคู่ของตัวขับเฟืองตัวหนอนเป็นค่าเฉลี่ยหรือค่าอ้างอิง ซึ่งเหมาะสำหรับการหล่อลื่นที่ดีและอยู่ภายใต้แรงบิดและความเร็วที่กำหนดประสิทธิภาพเชิงกลสามารถเพิ่มขึ้นได้โดยการเพิ่มความเร็วการเลื่อนของผิวฟัน เพิ่มมุมเกลียว หรือเพิ่มความหยาบของทางลาดของตัวหนอน
หล่อลื่น:
ก่อนออกจากโรงงาน จาระบีที่เกี่ยวข้องจะถูกฉีดเข้าไปในผิวฟัน แบริ่ง และร่องน้ำของตัวขับเฟืองตัวหนอนแบบโรตารี่เพื่อให้แน่ใจว่าการทำงานปกติของเฟืองตัวหนอนและตัวขับคู่ของตัวหนอนจำเป็นต้องฉีดจาระบีเป็นประจำเพื่อให้แน่ใจว่าจาระบีที่เติมเข้าไปนั้นเข้ากันได้อย่างสมบูรณ์กับจาระบีดั้งเดิม
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
1. ข้อต่อแกนเดี่ยวแบบแบน
2. ข้อต่อแกนเฉียงเฉียง
3. หน่วยเฉียงแกนเดียว
4. ระบบติดตามแสงอาทิตย์แบบแกนคู่
