รายละเอียดสินค้า:
|
| แบบอย่าง: | ความแม่นยำสูง 3 นิ้ว | อัตราทดเกียร์: | 31:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | ความแม่นยำ: | 0.05 องศา |
| เครื่องยนต์: | ไฟฟ้า, นีมา, เซอร์โวมอเตอร์ | วิธีการติดตั้ง: | ติดตั้งในแนวตั้ง |
| แอปพลิเคชัน: | แผ่นสะท้อนแสงพาราโบลาเข้มข้น | สี: | ตามที่ขอ |
| เน้น: | Parabolic Reflector Electric Slew Drive,ไดรฟ์ Slew ไฟฟ้า 0.05 องศา,ไดรฟ์ Slewing Solar 0.05 องศา |
||

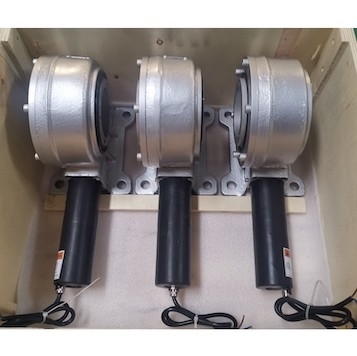

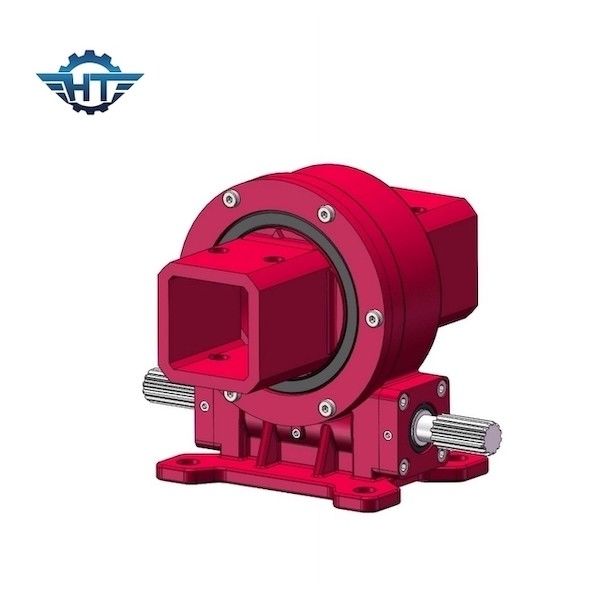

ไดรฟ์แกว่งพลังงานแสงอาทิตย์ขนาด 3 นิ้วความแม่นยำสูงสำหรับกระจกสะท้อนแสงแบบพาราโบลาเข้มข้น
รายละเอียดไดรฟ์แกว่งความแม่นยำสูง
ไดรฟ์แกว่งแนวตั้ง 5 นิ้วที่มีความแม่นยำสูงสามารถนำไปใช้ในโรงไฟฟ้าแบบรางพาราโบลา (PTPP)เป็นโรงไฟฟ้าพลังความร้อนชนิดหนึ่งที่พัฒนาแล้วซึ่งสามารถผลิตกระแสไฟฟ้าได้โดยรวบรวมความร้อนของดวงอาทิตย์ไปยังของเหลวที่มีอุณหภูมิสูง
พาราโบลาผ่านโรงไฟฟ้าประกอบด้วย: รีเฟล็กเตอร์พาราโบลา (กระจก) ท่อรับสัญญาณ โครงสร้างโลหะรองรับ ระบบติดตามซึ่งรวมถึงไดรฟ์แกว่ง เซ็นเซอร์ และตัวควบคุมไดรฟ์แกว่งเป็นส่วนหลักของหน่วยติดตาม
พารามิเตอร์ประสิทธิภาพ VE5
| แบบอย่าง: | ไดรฟ์แกว่งแนวตั้ง 5 นิ้ว |
| จัดอันดับแรงบิดเอาท์พุท: | 962 นิวตันเมตร |
| แรงบิดเอียง: | 5000 นิวตันเมตร |
| โหลดตามแนวแกน: | 16 กิโลนิวตัน |
| โหลดเรเดียล: | 27 กิโลนิวตัน |
| ถือแรงบิด: | 30 kNm |
| ประสิทธิภาพ: | 40% |
| ความแม่นยำ: | 0.15 ° |
| ล็อคตัวเอง: | ใช่ |
| น้ำหนัก: | 18 กก. |
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
ระบบ Fresnel CSP
ระบบโฟโตเทอร์มอลของ Fresnel จะเคลื่อนผ่านยูนิตติดตามในระบบ ซึ่งรวมถึงอุปกรณ์ขับเคลื่อนแบบโรตารี่เป็นแกนหลักของยูนิตติดตาม และมิเรอร์และตัวสะสมเชิงเส้นจะวางอยู่ในทิศทางเหนือ-ใต้รับความร้อนจากแสงอาทิตย์สูงสุด
