รายละเอียดสินค้า:
|
| วัสดุ: | 42CrMo, QT | อัตราทดเกียร์: | 31:1 |
|---|---|---|---|
| จัดอันดับแรงบิดเอาท์พุท: | 600 นิวตันเมตร | ถือแรงบิด: | 1500 นิวตันเมตร |
| แรงบิดเอียง: | 5800 นิวตันเมตร | ฟันเฟือง: | 0.15° |
| ประเภทการหมุน: | แนวนอนและแนวตั้ง | สีมาตรฐาน: | RAL 9006 |
| เน้น: | มอเตอร์ไฟฟ้า Slewing Ring Drive,Slewing Ring Drive Multi Tooth,600 Nm Torque slew drive gearbox |
||

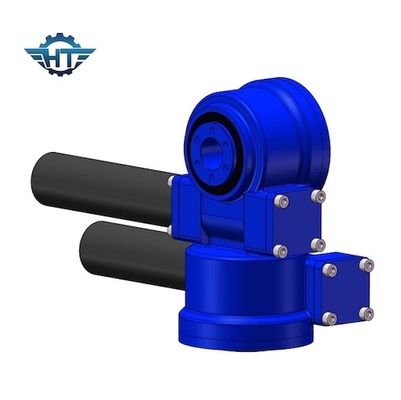

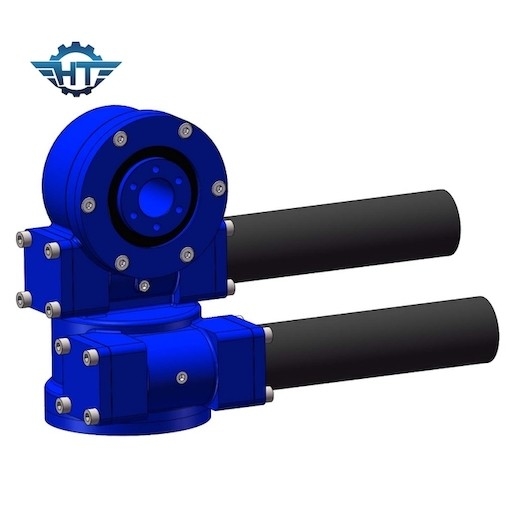

กล่องเกียร์แกว่งแกนคู่ SDE3 พร้อมมอเตอร์ไฟฟ้าสำหรับระบบติดตามแผงโซลาร์เซลล์
รายละเอียดกระปุกเกียร์แกว่งแกนคู่
ไดรฟ์ Slew ใช้สำหรับการส่งแรงในแนวแกนและแนวรัศมีพร้อมกันตลอดจนการส่งโมเมนต์การเอียงไดรฟ์ Slew ประกอบด้วยวงแหวนแกว่งลูกหรือลูกกลิ้ง ไดรฟ์ไฮดรอลิกหรือไฟฟ้า และตัวเรือนที่ปิดสนิทไดรฟ์เลื่อยซีรีส์ SE ได้รับการออกแบบด้วยเฟืองตัวหนอน
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
คุณสมบัติ
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ห่อหุ้มตัวหนอนไว้ด้านใน
3. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
4. ฟังก์ชั่นล็อคตัวเอง
ใบสมัคร
ภายใต้สถานการณ์ที่ทรัพยากรพลังงานฟอสซิลที่มีอยู่อย่างจำกัดถูกใช้ประโยชน์และใช้ประโยชน์มากเกินไป แหล่งพลังงานแสงอาทิตย์ที่ไม่สิ้นสุดได้ดึงดูดความสนใจจากทั่วโลกเทคโนโลยีการผลิตไฟฟ้าโซลาร์เซลล์กำลังพัฒนาอย่างรวดเร็วโมดูลไฟฟ้าโซลาร์เซลล์ได้รับการติดตั้งบนส่วนรองรับไฟฟ้าโซลาร์เซลล์ตามรูปแบบโครงสร้างที่แตกต่างกัน มีสองประเภท: ประเภทคงที่และประเภทการติดตามอุปกรณ์ขับเคลื่อนแบบโรตารี่ได้รับการติดตั้งบนระบบติดตามการผลิตพลังงานไฟฟ้าโซลาร์เซลล์ เพื่อให้ขายึดแบบตายตัวกลายเป็นประเภทติดตามดังนั้นมุมการทำงานของแผงเซลล์แสงอาทิตย์จึงสามารถปรับได้ตามระดับความสูงหรือ/และมุมราบของดวงอาทิตย์ เพื่อให้พื้นผิวรับแสงของแผงเซลล์แสงอาทิตย์สามารถตั้งฉากกับรังสีของดวงอาทิตย์ได้ตลอดเวลาเป็นไปได้จึงได้รับพลังงานแสงอาทิตย์มากขึ้นและการผลิตไฟฟ้าที่เพิ่มขึ้น
