รายละเอียดสินค้า:
|
| แบบอย่าง: | SDE5 | อัตราทดเกียร์: | 37:1 |
|---|---|---|---|
| จัดอันดับแรงบิดเอาท์พุท: | 800 นิวตันเมตร | ถือแรงบิด: | 9200 นิวตันเมตร |
| แรงบิดเอียง: | 6000 นิวตันเมตร | ประสิทธิภาพ: | 40% |
| ฟันเฟือง: | 0.15 ° | คุณสมบัติ: | ล็อคตัวเองสองแกน |
| เน้น: | ไดรฟ์แกว่งไฟฟ้าความเร็วต่ำ,ไดรฟ์แกว่งไฟฟ้า 6000Nm แรงบิดเอียง,ไดรฟ์วงแหวนหมุน 6000Nm แรงบิดเอียง |
||

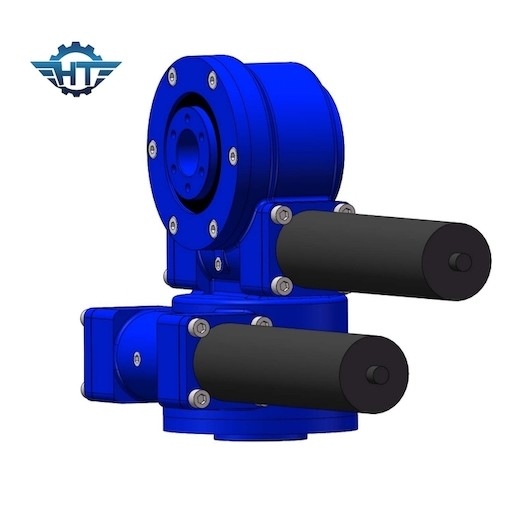

SDE5 กล่องเกียร์แกว่งแกนคู่ความเร็วต่ำสำหรับระบบติดตาม PV ที่มีความแม่นยำสูง
รายละเอียดกระปุกเกียร์แกว่งแกนคู่
ไดรฟ์แกว่งของเรามีโมเมนต์พลิกกลับอย่างแรง และใช้เวิร์มไดรฟ์แบบห่อหุ้ม ซึ่งสามารถขับเคลื่อนโหลดขนาดใหญ่ขึ้นด้วยการสัมผัสหลายฟัน และมีฟังก์ชันล็อคตัวเองเพื่อเพิ่มความปลอดภัยของระบบไดรฟ์สังหารมีประสิทธิภาพตั้งแต่ 6kNm ถึง 220kNm แรงบิดถือ, แรงบิดเอาต์พุต 200Nm ถึง 63kNm, 500Nm ถึง 271kNm ความสามารถในการรับน้ำหนักโมเมนต์เอียงและอัตราทดเกียร์ตั้งแต่ 31:1 ถึง 156,600:1สามารถติดตั้งได้ทั้งแนวนอน แนวตั้ง หรือหลายแกน
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
มิติข้อมูลและพารามิเตอร์ข้างต้นอาจได้รับการปรับปรุงหรือปรับเปลี่ยน สำหรับมิติข้อมูลและพารามิเตอร์ที่มีรายละเอียดเพิ่มเติม โปรดดูแบบแปลนการขายของเรา
ออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
สามารถจับคู่กับมอเตอร์ประเภทต่างๆ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ เซอร์โวมอเตอร์ ฯลฯ
พื้นผิวของอุปกรณ์ขับเคลื่อนแบบหมุนสามารถพ่นสีใดก็ได้ตามความต้องการของลูกค้า
ใบสมัคร
ไดรฟ์แกว่งของเราได้รับการออกแบบให้มีอายุการใช้งานยาวนานและบำรุงรักษาต่ำพวกเขาต้องการพื้นที่ในการติดตั้งน้อยมาก แต่สามารถรับน้ำหนักสูงสุดได้นั่นเป็นเหตุผลที่พวกเขาเป็นโซลูชันสำหรับการใช้งานมากมาย: ไดรฟ์แกว่งสำหรับป่าไม้, การเกษตร, เหมืองแร่, แท่นขุดเจาะที่มีคนขับ, การใช้งานทางทะเลจำนวนมากตลอดจนการสร้างเครื่องจักรและวิศวกรรม, ระบบติดตามแสงอาทิตย์แบบเข้มข้น, ระบบติดตามแสงอาทิตย์แบบแกนเดียวหรือสองแกน
