รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบ: | แกนคู่ 21 นิ้ว |
|---|---|---|---|
| ถือแรงบิด: | 89 kNm | แรงบิดเอียง: | 65 กิโลนิวตันเมตร |
| ประสิทธิภาพ: | 40% | สี: | ตามที่ขอ |
| ฟันเฟือง: | น้อยกว่า 0.1 องศา | แอปพลิเคชัน: | เครื่องจักรก่อสร้าง |
| เน้น: | small slew drive,worm drive motor |
||

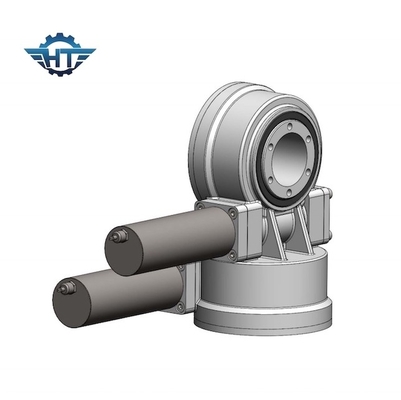

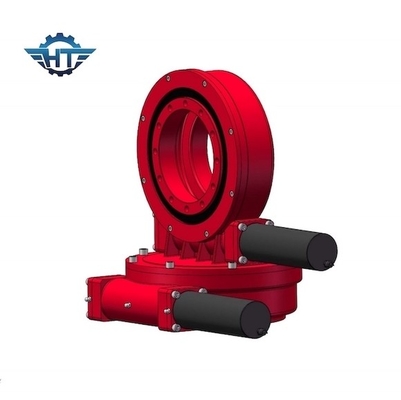

SDE21 "ไดรฟ์ Slew สองแกนแรงบิดสูงสำหรับเครื่องจักรดาวเทียม / หุ่นยนต์ / ก่อสร้าง
ไดรฟ์ข้อมูล Slew Drive แบบสองแกนผ่านดาวเทียม
การออกแบบไดรฟ์แกว่งสองแกนพร้อมไดรฟ์สองแกนพร้อมกันมีการสัมผัสกับฟันและแรงบิดเอาต์พุตสองเท่ามากกว่าไดรฟ์แกว่ง SE Series ผลิตภัณฑ์นี้มีประวัติอันยาวนาน เทคโนโลยีการผลิตได้รับการพัฒนาอย่างมากในขณะนี้
คุณสมบัติ
ตัวเลือกมอเตอร์เกียร์
กระปุกเกียร์ไฟฟ้าและดาวเคราะห์สามารถออกแบบได้ตามความต้องการของลูกค้า ไดรฟ์แกว่งมีข้อได้เปรียบในการประหยัดพื้นที่ในสิ่งอำนวยความสะดวก ความสามารถในการรับน้ำหนักสูงสุดในการออกแบบที่กะทัดรัด อายุการใช้งานยาวนาน ลดต้นทุนการบำรุงรักษา
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
แอปพลิเคชั่น
ไดรฟ์แกว่งแกนคู่สามารถใช้ในระบบติดตามแสงอาทิตย์ จานพลังงานแสงอาทิตย์ PV, CPV, CSP กังหันลม และจานดาวเทียม
