รายละเอียดสินค้า:
|
| แบบ: | 5 นิ้ว | อัตราทดเกียร์: | 37:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | พิมพ์: | ไดรฟ์เหวี่ยงสองแกน |
| แอปพลิเคชัน: | เครื่องติดตามแสงอาทิตย์แบบแกนคู่ | บริการ OEM: | มีอยู่ |
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | คนขับ: | มอเตอร์ 12/24vdc, สเต็ปเปอร์มอเตอร์ |
| เน้น: | slewing ring drive,worm drive motor |
||

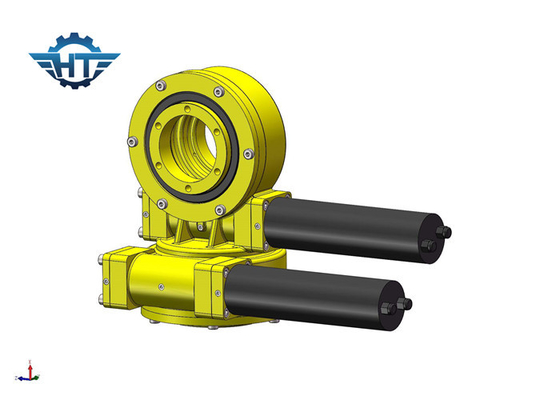

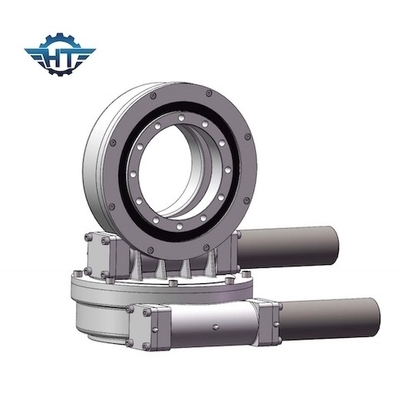

ไดรฟ์ Slew สองแกน SDE5 พร้อมตัวเรือน IP66 สำหรับตัวติดตามแสงอาทิตย์แบบแกนคู่กลางแจ้ง
คำอธิบายไดรฟ์ Slew สองแกน
ส่วนใหญ่ติดตั้งแบริ่งแกว่ง, ตัวเรือนและเพลาหนอน ฯลฯ
มีคุณสมบัติของโครงสร้างที่กะทัดรัด แรงบิดเพียงพอ เสียงต่ำ ความสามารถในการต้านแรงที่ดีและมีเสถียรภาพและปลอดภัย
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
การทำงานเทป (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
แอปพลิเคชัน
ไดรฟ์แกว่งสามารถรับน้ำหนักในแนวแกน โหลดในแนวรัศมี และโมเมนต์เอียงได้มากขึ้นเครื่องเล่นแผ่นเสียงหรือเฟรมหมุนที่ราบและระดับความสูงที่ขับเคลื่อนด้วยการแกว่งตัวขับ
ใช้ในรถเครน/รถขุด/พลังงานแสงอาทิตย์/รถบรรทุกทำงานเหนือศีรษะ/เครื่องจักรอื่นๆ
ข้อดี
1. ออกแบบด้วยแกนตัวหนอนนาฬิกาทรายซึ่งให้การสัมผัสกับฟันและแรงบิดที่สูงขึ้น
2. อายุการใช้งานเพิ่มขึ้นตามเฟืองและร่องน้ำที่แข็งตัว
3. ประสิทธิภาพของผลิตภัณฑ์ได้รับการทดสอบและรับรองคุณภาพของผลิตภัณฑ์
มีการใช้งานหลายอย่างที่สามารถใช้ไดรฟ์แกว่งได้ โดยหลักแล้วเนื่องจากเหมาะสำหรับการใช้งานที่ต้องการทั้งกำลังรับน้ำหนักและกำลังแรงบิดในการหมุน
