รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบ: | SDE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | จัดอันดับแรงบิดเอาท์พุท: | 2000 นิวตันเมตร |
| ถือแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | ไดรฟ์ Solar Slew แรงบิดสูง,ไดรฟ์ Slew Solar Worm 2,000 นิวตัน |
||

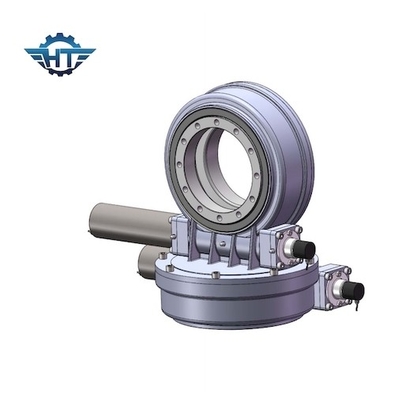

ไดรฟ์หนอนแรงบิดจับสูง Slewing Drive สำหรับระบบติดตามพลังงานแสงอาทิตย์พร้อมมอเตอร์เกียร์
Worm Drive Slewing Drive คำอธิบาย
สำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่ ตามโครงสร้างขายึดที่แตกต่างกัน สามารถใช้โซลูชันไดรฟ์แบบหมุนได้สามประเภท:
1. ใช้ไดรฟ์เหวี่ยงแกนเดี่ยวแนวนอน (ประเภท Se) สองตัว
2. ใช้แนวนอน (ประเภท se) และแนวตั้งอื่น (ประเภท ve)
3. ใช้ไดรฟ์เหวี่ยงสองแกน
โซลูชันทั้งหมดเหล่านี้สามารถติดตามดวงอาทิตย์ได้ทั้งแนวตั้งและแนวนอน ซึ่งหมายความว่าติดตามดวงอาทิตย์ตลอดเวลาด้วยแสงแดดโดยตรง
พารามิเตอร์ไดรฟ์ Slew สองแกน
| แบบอย่าง | อัตราส่วน | จัดอันดับแรงบิดเอาท์พุท(Nm) | แรงบิดเอียง (Nm) | โฮลดิ้งแรงบิด(Nm) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | ประสิทธิภาพ | ความแม่นยำ (°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
ไดรฟ์ Slew ที่ใช้ในเครื่องติดตามแสงอาทิตย์แบบแกนคู่
| ชื่อผลิตภัณฑ์ | SDE7 Slew Drives |
| แรงบิดเอาต์พุต | 980 นิวตันเมตร ;723 ft.lbs |
| แรงบิดเอาต์พุตสูงสุด | 2481 นิวตันเมตร;1429 ft.lbs |
| แรงบิดช่วงเวลาการเอียง | 7000 นิวตันเมตร;5163 ft.lbs |
| ถือแรงบิด | 13200 นิวตันเมตร ;9736 ft.lbs |
| คะแนนแกนคงที่ | 133.20 กิโลนิวตัน ;29943 ปอนด์ |
| เรตติ้งเรเดียลแบบสถิต | 53 กิโลนิวตัน ;11977 ปอนด์ |
| การจัดระดับแกนแบบไดนามิก | 31.90 กิโลนิวตัน ;7171 ปอนด์ |
| เรตติ้งเรเดียลแบบไดนามิก | 27.91 กิโลนิวตัน ;6274 ปอนด์ |
| ทางเลือกของมอเตอร์ | มอเตอร์ 12/24/48VDC;สเต็ปเปอร์มอเตอร์;มอเตอร์ไร้แปรงถ่าน |
| รูปแบบผลิตภัณฑ์ | แกนคู่;CPV/HCPV;จานพลังงานแสงอาทิตย์;โซลาร์ทาวเวอร์ |
| คุณสมบัติการสมัคร | ระบบติดตามแสงอาทิตย์ เครื่องจักรอุตสาหกรรม |
| สี่เหลี่ยมจัตุรัสที่แนะนำ | 30 ตารางเมตร |
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
