| Brand Name: | HT |
| Model Number: | SDE9" |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 100~1600/ pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

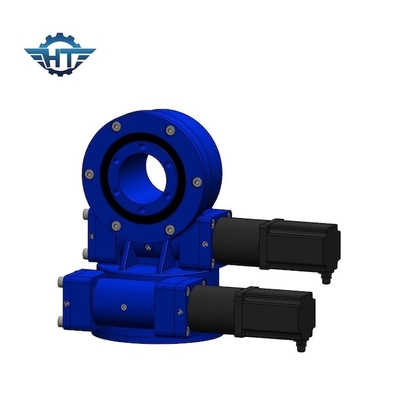

Enveloped Worm Gear Slewing Drive, ตัวเรือนแบบปิดสำหรับระบบติดตามแผงโซลาร์เซลล์
รายละเอียดไดรฟ์แกว่งเกียร์หนอนที่ห่อหุ้ม
ไดรฟ์หมุนแกนคู่ที่ใช้ในระบบติดตามแสงอาทิตย์แบบแกนคู่ช่วยให้ระดับพลังงานแสงอาทิตย์ที่เหมาะสมที่สุดเนื่องจากความสามารถในการติดตามดวงอาทิตย์ในทุกทิศทางไม่ว่าดวงอาทิตย์จะอยู่ที่ใดบนท้องฟ้า ก็สามารถมุมตัวเองเพื่อให้สัมผัสกับดวงอาทิตย์ได้โดยตรงเนื่องจากต้องสัมผัสกับสภาพแวดล้อมในป่า ต้องมีคุณสมบัติกันน้ำ กันทราย ทนต่อแรงลม ปริมาณหิมะ และพายุฝนสำหรับอายุในไร่ 25 ปีบางครั้ง จำเป็นต้องทำงานภายใต้ความแตกต่างของอุณหภูมิอย่างมาก ซึ่งเป็นความท้าทายอย่างมากต่อการเคลือบผิว ยางซีล และจาระบีหล่อลื่น
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
|
พารามิเตอร์ประสิทธิภาพรุ่น SDE |
||||||||||||
|
แบบอย่าง |
แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) |
โหลดตามแนวแกน (kN) |
โหลดเรเดียล (kN) |
อัตราส่วน |
ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง |
น้ำหนัก (กิโลกรัม) |
|
3" |
600 |
1.5 |
5.8 |
10 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
25กก. |
|
5" |
800 |
6 |
9.2 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
34กก. |
|
7" |
2000 |
7.5 |
13.2 |
34 |
58 |
57:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
56กก. |
|
9" |
4300 |
16 |
27.2 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
92กก. |
|
12" |
5800 |
25 |
41 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
160กก. |
|
14" |
6750 |
48 |
45 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
224กก. |
|
17" |
9460 |
67 |
54 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
320กก. |
|
21" |
16000 |
89 |
65 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
492กก. |
|
25" |
21450 |
112 |
89 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40～+80 |
ใช่ |
705กก. |
แอปพลิเคชัน
ระบบทาวเวอร์ CSP (TSP)
หอสะสมหรือระบบรวบรวมส่วนกลางของระบบ CSP แบบหอคอยใช้กระจกติดตามดวงอาทิตย์ที่เรียกว่าเฮลิโอสแตทเพื่อโฟกัสแสงแดดไปยังตัวสะสมที่ด้านบนสุดของหอคอยของเหลวถ่ายเทความร้อนจะถูกให้ความร้อนที่ประมาณ 600ºC ในตัวสะสม และใช้ในการผลิตไอน้ำ จากนั้นใช้ในการผลิตกระแสไฟฟ้าในกังหันไอน้ำทั่วไปในช่วงเวลานี้ ไดรฟ์แกว่งจะต้องหมุนเพื่อให้กระจกสามารถจับความร้อนจากแสงอาทิตย์ได้มากที่สุด และแอปพลิเคชันนี้ต้องการระยะห่างที่ดีขึ้นและความเสถียรที่ดีขึ้นของไดรฟ์แกว่ง
