รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | บริการ OEM: | มีอยู่ |
|---|---|---|---|
| น้ำหนัก: | 160 กก. | คุณสมบัติ: | เกียร์ล็อคตัวเอง |
| ไซต์การติดตั้ง: | หลังคา และ สนาม | ติดตั้ง: | ติดตั้งด่วน |
| แพคเกจการขนส่ง: | กล่องไม้อัดมาตรฐาน | เวลานำ: | มีสินค้า |
| เน้น: | IP66 Worm Gear Slew Drive,Heliostat CSP Worm Gear Slew Drive,Heliostat CSP ฆ่ามอเตอร์ไดรฟ์ |
||

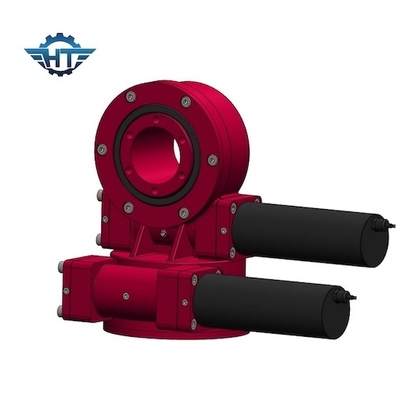

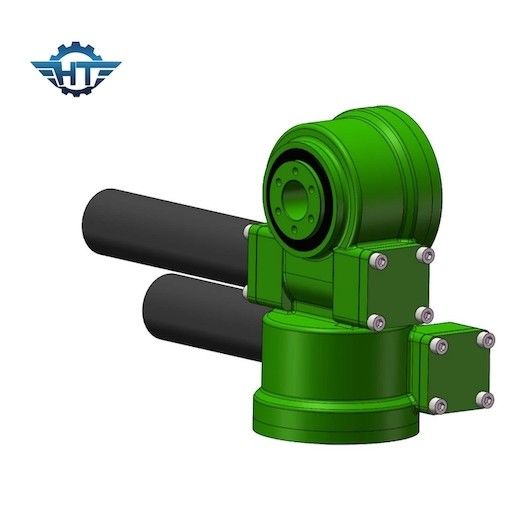

IP66 Worm Gear Slew Drive เพื่อความแม่นยำในการติดตามสูง Heliostat CSP Power Stations
Worm Gear Slew Drive คำอธิบาย
ไดรฟ์แกว่งช่วยเพิ่มประสิทธิภาพโครงสร้างการออกแบบระบบโดยรวม ทำให้มั่นใจได้ว่าโครงสร้างโดยรวมมีความแข็งแรงมากการออกแบบไดรฟ์แกว่งของเราผ่านการวิเคราะห์ทางวิศวกรรม 3 มิติที่มีความน่าเชื่อถือสูงไดรฟ์แกว่งทั้งหมดได้รับการทาสี C4 เพื่อให้แน่ใจว่ามีวงจรชีวิต 30 ปีไดรฟ์แกว่งของเรามีแรงบิดเริ่มต้นต่ำ ซึ่งทำให้การทำงานมีประสิทธิภาพมากขึ้น ความเร็วลดลง และยืดอายุการใช้งานได้อย่างมาก
พารามิเตอร์ของ SDE12
| แอปพลิเคชัน | ระบบติดตามแสงอาทิตย์แบบคู่ |
| จำนวนแกน | 2 |
| ขนาด | 12 นิ้ว |
| ใบรับรอง | CE, ISO9001 |
| วันที่จัดส่ง | 30~45 วัน |
| แรงบิดเอาต์พุต | 5800 นิวตันเมตร |
| แรงบิดเอียง | 25000 นิวตันเมตร |
| ถือแรงบิด | 41000 นิวตันเมตร |
| อัตราทดเกียร์ | 78:1 |
| อายุการใช้งาน | 30 ปี |
| ระดับการป้องกัน |
IP66 |
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
บรรจุภัณฑ์และการขนส่ง
ไดรฟ์ฆ่าทั้งหมดจะเต็มไปด้วยกล่องไม้ที่ไม่มีการรมควัน
สนับสนุนการขนส่งทางทะเล ขนส่งทางอากาศ ขนส่งทางถนน ด่วนเช่น TNT, DHL, UPS, EMS, Fedex ฯลฯ สำหรับตัวอย่างและขนส่งสินค้าขนาดเล็ก
