รายละเอียดสินค้า:
|
| ความเปิดกว้าง: | ปิด | แบบอย่าง: | SDE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | แบบฟอร์มการส่ง: | เฟืองตัวหนอน |
| ความแม่นยำในการติดตาม: | 0.15 องศา | ขั้นตอน: | ขั้นตอนเดียว |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | สีเทาเงิน |
| เน้น: | ไดรฟ์ไฮดรอลิกแนวนอนแนวตั้ง,มอเตอร์ไดรฟ์หนอน 24V,มอเตอร์ไดรฟ์ Slew 24V |
||

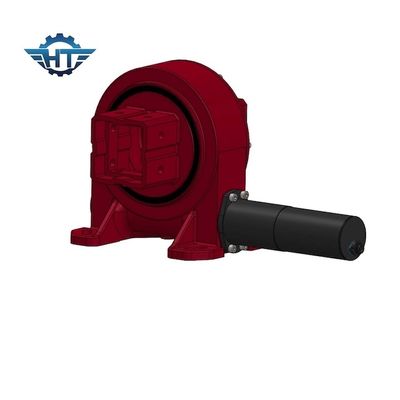

เฟืองแกว่งล้อหนอนและตัวหนอน การติดตามแนวตั้งและแนวนอนสำหรับตัวติดตาม PV
คำอธิบายเกียร์แกว่ง
ไดรฟ์แกว่งประกอบด้วยตัวหนอนห่อหุ้ม เกียร์ บ้าน ฯลฯ ไดรฟ์โรตารี่หนอนขนาดกะทัดรัดมีลักษณะเฉพาะด้วยความหนาแน่นของพลังงานสูงฟันเฟืองตัวหนอนช่วยให้ส่งแรงบิดไปยังวงแหวนแกว่งการออกแบบนี้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการแรงบิดสูงและมีพื้นที่ในการติดตั้งจำกัด เช่น เฟืองพวงมาลัยบนโครงรถเครน ยานพาหนะหนักอื่นๆ เครนยกของ หรือเครื่องจักรทางการเกษตรนอกจากนี้ยังสามารถเป็นโซลูชั่นที่สมบูรณ์แบบในรูปแบบต่างๆ ของระบบติดตามแสงอาทิตย์
| ชื่อผลิตภัณฑ์ | SDE7 ไดรฟ์แกว่ง |
| แรงบิดเอาต์พุต | 980 นิวตันเมตร ;723 ft.lbs |
| แรงบิดเอาต์พุตสูงสุด | 2481 นิวตันเมตร;1429 ft.lbs |
| แรงบิดช่วงเวลาการเอียง | 7000 นิวตันเมตร;5163 ft.lbs |
| ถือแรงบิด | 13200 นิวตันเมตร ;9736 ft.lbs |
| คะแนนแกนคงที่ | 133.20 kN ;29943 ปอนด์ |
| เรตติ้งเรเดียลแบบสถิต | 53 กิโลนิวตัน ;11977 ปอนด์ |
| การจัดระดับแกนแบบไดนามิก | 31.90 กิโลนิวตัน ;7171 ปอนด์ |
| เรตติ้งเรเดียลแบบไดนามิก | 27.91 กิโลนิวตัน ;6274 ปอนด์ |
| ทางเลือกของมอเตอร์ | มอเตอร์ 12V/24V ;สเต็ปเปอร์มอเตอร์ ;มอเตอร์ไร้แปรงถ่าน |
| แอปพลิเคชั่น | แกนคู่;แกนเดี่ยว;CPV/HCPV;จานพลังงานแสงอาทิตย์;พาราโบลา;โซลาร์ทาวเวอร์ |
| คุณสมบัติการสมัคร | ระบบติดตามแสงอาทิตย์ เครื่องจักรอุตสาหกรรม |
| ระบบสุริยะ ตารางเมตร | ขึ้น tp 30㎡ แผงเซลล์แสงอาทิตย์ PV |
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
แอปพลิเคชัน
ไดรฟ์แกว่งหรือแบริ่งแกว่งเป็นส่วนหมุนที่สามารถรับน้ำหนักของการหมุนช้าผลิตภัณฑ์ชุด SE มักใช้สำหรับการติดตั้งในแนวนอน และใช้ในด้านเครื่องจักรกลแบบดั้งเดิม ระบบผลิตไฟฟ้า Fresnel ในด้านแสงและความร้อน และระบบติดตามไฟฟ้าโซลาร์เซลล์เดี่ยวแบบลาดเอียงแนวราบโดยทั่วไปจะใช้ชุด VE สำหรับการติดตั้งในแนวตั้ง ใช้ในระบบติดตามไฟฟ้าโซลาร์เซลล์แกนเดี่ยวแบบแบน ระบบติดตามไฟฟ้าโซลาร์เซลล์แกนเดียวแบบเอียง ระบบระบายความร้อนด้วยแสงอาทิตย์ชนิดช่องเล็ก ซีรีย์ SDE มักใช้สำหรับการใช้งานที่หมุนได้ทั้งในแนวนอนและแนวตั้ง เช่น ระบบระบายความร้อนด้วยแสงอาทิตย์แบบทาวเวอร์ ระบบติดตามแสงอาทิตย์แบบสองแกน
