| Brand Name: | HangTuo |
| Model Number: | SDE3” |
| MOQ: | 1 ชิ้น |
| ราคา: | USD 280~504 / pc |
| Delivery Time: | 15~45 วัน |
| Payment Terms: | L/C, T/T, เวสเทิร์น ยูเนี่ยน |

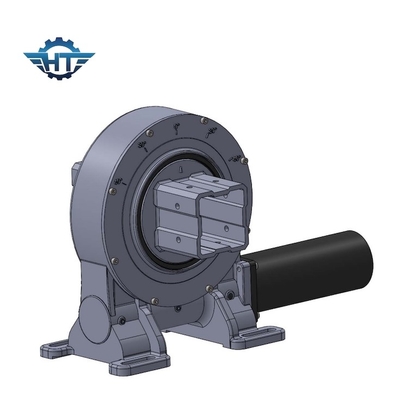

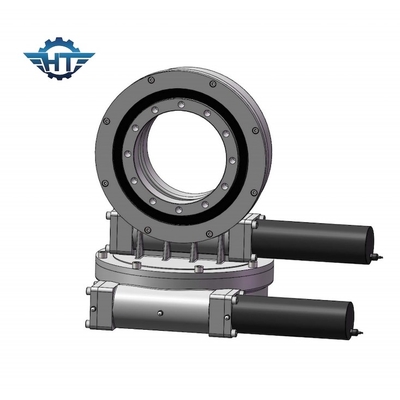

SDE 3 '' Dual Axis Slew Drive Gearbox พร้อมดาวเคราะห์ไฮดรอลิกสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์
คำอธิบายไดรฟ์ Slew แกนคู่
มีการใช้งานหลายอย่างที่สามารถใช้ไดรฟ์แกว่งได้ หลัก ๆ แล้วคือเหมาะสำหรับการใช้งานที่ต้องการทั้งกำลังในการรับน้ำหนักและกำลังของแรงบิดในการหมุน
เรามีไดรฟ์แกว่งที่หลากหลายพร้อมช่วงแรงบิดเอาต์พุตตั้งแต่ 221 lbf.ft ถึง 15800 lbf.ft
แหวนแกว่งที่มีเพลาตัวหนอนกำลังเป็นที่นิยมมากขึ้นเนื่องจากความเรียบง่ายของการติดตั้งและใช้ในรถบรรทุกติดเครน กังหันลมขนาดเล็ก แท่นเข้าถึง แท่นหมุน อุปกรณ์ติดตามแสงอาทิตย์ ระบบสื่อสารผ่านดาวเทียม และอุปกรณ์จัดการวัสดุอย่างง่ายหน่วยความเที่ยงตรงสูงและหน่วยระยะฟันเฟืองเป็นศูนย์ถูกนำไปใช้ในทำนองเดียวกันในโครงการเฉพาะนอกจากนี้ เรายังสามารถนำเสนอมอเตอร์ไฟฟ้าและไฮดรอลิกและกระปุกเกียร์ต่างๆ ที่เข้าชุดกัน
พารามิเตอร์ประสิทธิภาพของไดรฟ์ Slewing รุ่น SDE
| แบบอย่าง | อัตราส่วน | พิกัดเอาต์พุตแรงบิด | แรงบิดเอียง | โหลดตามแนวแกน | โหลดเรเดียล | แรงบิดถือ | ประสิทธิภาพ | ความแม่นยำ | ล็อคตัวเอง | น้ำหนัก |
| นิวตันเมตร | นิวตันเมตร | กิโลนิวตัน | กิโลนิวตัน | นิวตันเมตร | ระดับ | ใช่ | กิโลกรัม | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 21กก |
| 5" | 37:1 | 637.5 | 5,000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 32กก |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 54กก |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 88กก |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 157 กก |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 214กก |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 315กก |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 481กก |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 682 กก |
แอพพลิเคชั่น
การใช้งานไดรฟ์แกว่งโดยทั่วไปรวมถึงแต่ไม่จำกัดเฉพาะ: เครื่องติดตามแสงอาทิตย์ กังหันลม ลิฟต์คน เครื่องจักรไฮดรอลิก ที่จับยืดไสลด์ เครื่องขุด ลิฟต์ เครน อุปกรณ์ขุดเจาะ อุปกรณ์ทางทหาร ระบบหุ่นยนต์
