รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | หมายเลขรุ่น: | SDE12 |
|---|---|---|---|
| โอม: | มีอยู่ | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ |
| คะแนนไอพี: | IP67 | แรงดันไฟฟ้าขาเข้า: | 24โวลต์ดีซี |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +120℃ | ความแม่นยำของตำแหน่ง: | <0.01° |
| เน้น: | slew drive motor,worm gear slew drive |
||

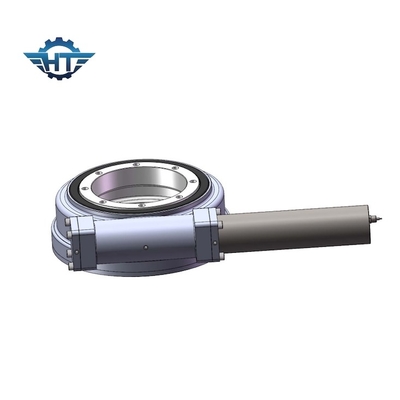

กล่องเกียร์ไดรฟ์ Slew แกนคู่ความแม่นยำสูง NEMA34 สำหรับโหลดระบบติดตามแสงอาทิตย์
NEMA34 Slew Drive Gearbox คำอธิบาย
ไดรฟ์แกว่งของเราขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทรายเพื่อแรงบิดเกียร์สูงสุดและการหมุนที่นุ่มนวลที่สุดการใช้งานไดรฟ์สลิวโดยทั่วไป ได้แก่ อุตสาหกรรมพลังงานแสงอาทิตย์ เครนรถบรรทุก ลิฟต์คน และอุปกรณ์ยูทิลิตี้ อุปกรณ์ต่อพ่วงไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน เครนเดินเรือ รถขนย้ายยาง รถขุด และลิฟต์ยานยนต์ แต่ไดรฟ์สลิวถูกนำไปใช้งานอื่นๆ จำนวนมากที่ต้องการการรองรับน้ำหนักบรรทุก และความสามารถในการหมุนเรานำเสนอไดรฟ์แบบสลิวที่แตกต่างกันซึ่งมีความสามารถในการรับน้ำหนักที่แตกต่างกันไดรฟ์สเลว์มาตรฐานมีการติดตั้งตัวเรือนแบบเปิดและเพลาหนอนนาฬิกาทรายแบบล็อคตัวเองเดี่ยวเมื่ออินพุตแหล่งพลังงานกลับมาเป็นกลางแล้ว เพลาหนอนจะล็อคโหลดให้อยู่ในตำแหน่งโดยไม่ต้องใช้อุปกรณ์เบรกภายนอกใดๆ
ไดรฟ์สลิวสามารถเป็นได้ทั้งเฟืองตัวหนอน เฟืองเดือย เฟืองดอกจอกและสำหรับแหวนแกว่งด้านในก็สามารถเป็นแหวนแกว่งบอลแถวเดียวและยังเป็นแหวนแกว่งบอลสองแถวได้อีกด้วยแบบสองแถวสามารถรับน้ำหนักได้มากขึ้นสามารถเลือกได้ขึ้นอยู่กับการใช้งานของคุณ
พารามิเตอร์ประสิทธิภาพของไดรฟ์ Slew แกนคู่
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ(°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57:1 | 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
ข้อดี
1. ความแม่นยำ: น้อยกว่า 0.1 องศา
2. ล็อคตัวเอง
3. คะแนน IP: IP66
4. ความแม่นยำสูงเพื่อให้ระบบติดตามอัตโนมัติอย่างแม่นยำยิ่งขึ้น
5. เพื่อให้ได้กำลังขับมากกว่าระบบติดตั้งแบบตายตัวประมาณ 45%
6. ติดตั้งและจัดการได้ง่าย
7. บำรุงรักษาง่าย

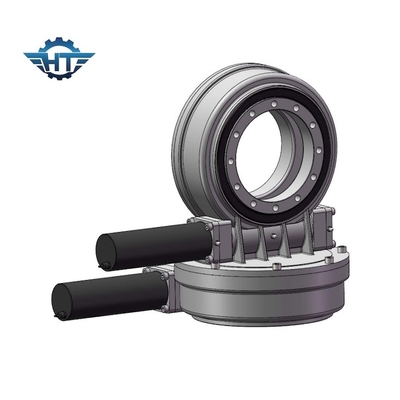

ไดรฟ์ Slew แกนคู่
แอปพลิเคชั่นไดรฟ์แกว่งที่พบมากที่สุดสำหรับไดรฟ์แกว่งสองแกนคือตัวติดตามแสงอาทิตย์แบบแกนคู่ระบบติดตามแกนคู่เป็นหน่วยพลังงานชนิดหนึ่งที่สามารถให้แผงโซลาร์หันเข้าหาดวงอาทิตย์ได้ตลอดเวลา และทำให้แสงจากแสงอาทิตย์ฉายรังสีแผงโซลาร์เซลล์ในแนวตั้งได้ตลอดเวลาไดรฟ์วงแหวนแบบเลื่อนแกนคู่สามารถปรับปรุงความแม่นยำในการติดตามและประสิทธิภาพการผลิตพลังงาน ซึ่งหมายความว่าไดรฟ์แบบวงแหวนเลื่อนแบบสองแกนสามารถสร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวไดรฟ์แบบเลื่อนแบบแกนคู่สำหรับ CPV สามารถติดตั้งในแนวนอน แนวตั้ง หรือหลายแกนรวมกัน
วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงจากการขาดประสิทธิภาพหรือประสิทธิภาพส่วนเกินเท่านั้นที่มีบทบาทสำคัญในการบรรลุผลสำเร็จของโซลูชันที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้แก่เราเพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. ใบสมัคร
2. เอาต์พุตที่ต้องการหากคุณไม่มีแนวคิดที่ชัดเจนเกี่ยวกับข้อมูลนั้น โปรดบอกเราถึงภาระ เช่น น้ำหนักของแผงและตัวยึดบนไดรฟ์แกว่งของเรา
3. ขนาดการบรรทุกและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในช่วง 10 ปีที่ผ่านมา ซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับน้ำหนักสูงสุดได้หรือไม่เมื่อมีลมแรงพัดมา
4. ความเร็วเอาต์พุตที่คุณต้องการซึ่งจะช่วยให้เราแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณ
5. ข้อมูลอื่นๆ เช่น backlash, ความต้องการเกรด IP เป็นต้น
