รายละเอียดสินค้า:
|
| แบบอย่าง: | SDE7 | แอปพลิเคชัน: | เครื่องติดตามแสงอาทิตย์แบบแกนคู่ |
|---|---|---|---|
| กำลังไฟฟ้าเข้า: | เอซี/ดีซี | ชื่อผลิตภัณฑ์: | ไดรฟ์แกว่งแนวตั้ง |
| ชั้นการป้องกัน: | IP67 | ช่วงความเร็ว: | ต่ำไปสูง |
| ช่วงอุณหภูมิ: | -40℃ ถึง +120℃ | ช่วงแรงดันไฟฟ้า: | 12V ถึง 24V |
| เน้น: | worm gear slew drive,slewing ring gear |
||

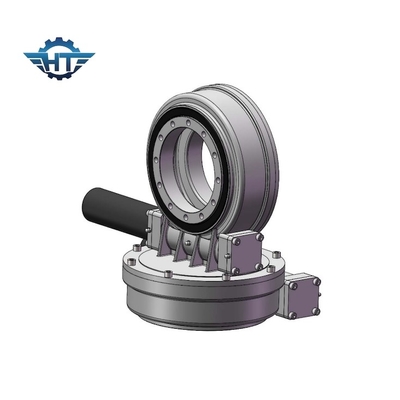

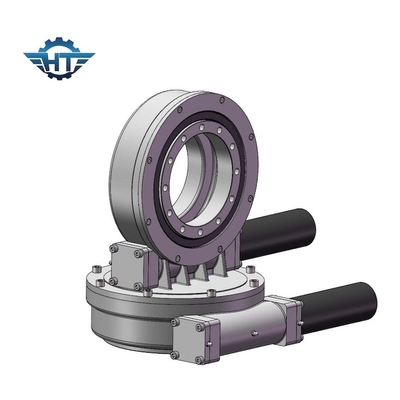

IP 66 หนอนและโครงสร้างเกียร์ Slew Drive Gearbox SDE7 พร้อม Nema 23 สำหรับตัวติดตามแสงอาทิตย์แบบแกนคู่
คำอธิบายไดรฟ์ Worm And Gear Slew
ไดรฟ์แกว่งเป็นกระปุกเกียร์ที่สามารถรับน้ำหนักในแนวรัศมีและแนวแกนได้อย่างปลอดภัย รวมทั้งส่งแรงบิดสำหรับการหมุนการหมุนอาจเป็นแบบแกนเดียวหรือหลายแกนพร้อมกันก็ได้ ระบบขับเคลื่อนแบบแกว่งผลิตขึ้นโดยการผลิตเฟือง ตลับลูกปืน ซีล ตัวเรือน มอเตอร์ และส่วนประกอบเสริมอื่นๆ และประกอบเข้ากับกระปุกเกียร์สำเร็จรูป
ไดรฟ์แกว่งถูกนำมาใช้กันอย่างแพร่หลายในรถพ่วงโมดูลาร์, เครน, อุปกรณ์จับไม้, แท่นทำงานทางอากาศ, ระบบติดตามแสงอาทิตย์, ระบบพลังงานลม ฯลฯ
ไดรฟ์แกว่งเหมาะสำหรับพื้นที่ละติจูดสูงและประสิทธิภาพการผลิตไฟฟ้าจะเพิ่มขึ้นมากกว่า 35% ซึ่งช่วยปรับปรุงประสิทธิภาพของระบบผลิตไฟฟ้าจากพลังงานแสงอาทิตย์ได้อย่างมาก
สำหรับระบบติดตามแสงอาทิตย์แกนเดียวแนวนอน แกนหลักของแผงโซลาร์เซลล์จะปรับมุมเพื่อติดตามมุมก้มอย่างแม่นยำไดรฟ์แกว่งชนิดนี้ใช้กับพื้นที่ละติจูดต่ำเท่านั้น
ด้วยการใช้ตลับลูกปืนแกว่งเป็นส่วนประกอบหลัก ไดรฟ์แกว่งสามารถรับแรงตามแนวแกน แรงในแนวรัศมี และโมเมนต์เอียงได้พร้อมกันไดรฟ์แกว่งถูกนำมาใช้กันอย่างแพร่หลายในระบบติดตามแสงอาทิตย์
ระบบติดตามดวงอาทิตย์แบ่งออกเป็นระบบติดตามดวงอาทิตย์แกนเดี่ยวแนวนอน ระบบติดตามดวงอาทิตย์แกนเดียวแบบเอียง และระบบติดตามแสงอาทิตย์แบบแกนคู่
ไดรฟ์แกว่งที่ใช้ในระบบติดตามแสงอาทิตย์ส่วนใหญ่เป็นแกนเดี่ยว (ซีรีส์ SE) แกนคู่ (ซีรีส์ SDE) และประเภทแนวตั้ง (ซีรีส์ VE)และรุ่นที่ใช้บ่อยที่สุดคือ SE3, SE5, SE7, SE9;SDE3, SDE7, VE7, VE9.
พารามิเตอร์ประสิทธิภาพของไดรฟ์ Slewing รุ่น SDE
| แบบอย่าง | อัตราส่วน | พิกัดเอาท์พุทแรงบิด(Nm) | แรงบิดเอียง (Nm) | แรงบิดถือ (Nm) | โหลดตามแนวแกน(กิโลนิวตัน) | โหลดรัศมี(กิโลนิวตัน) | ประสิทธิภาพ | ความแม่นยำ(°) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | ใช่ | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 34 |
| 7" | 57:1 | 2543 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | ใช่ | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 705 |
ความน่าเชื่อถือ
ไดรฟ์แกว่งแกนคู่ SDE ของเรามั่นใจได้ถึงอายุการใช้งานภาคสนาม 30 ปีของการวางตำแหน่ง 3 มิติที่แม่นยำไดรฟ์ SDE สร้างโซลูชันที่มีประสิทธิภาพและเชื่อถือได้ในไดรฟ์เดียวเราคัดเลือกส่วนประกอบและวัตถุดิบทั้งหมดของเราโดยใช้มาตรฐานที่กำหนดโดย ISO 9001, ใบรับรอง CE เพื่อยืดอายุภาคสนามให้สูงสุด
วิธีการเลือกขนาดของไดรฟ์แกว่งที่เหมาะสม?
การเลือกขนาดที่เหมาะสมของไดรฟ์แกว่งเพื่อหลีกเลี่ยงจากการขาดประสิทธิภาพหรือประสิทธิภาพส่วนเกินเท่านั้นที่มีบทบาทสำคัญในการบรรลุผลสำเร็จของโซลูชันที่คุ้มค่า
โปรดให้ข้อมูลต่อไปนี้แก่เราเพื่อเลือกไดรฟ์แกว่งที่เหมาะสม:
1. ใบสมัคร
2. เอาต์พุตที่ต้องการหากคุณไม่มีแนวคิดที่ชัดเจนเกี่ยวกับข้อมูลนั้น โปรดบอกเราถึงภาระ เช่น น้ำหนักของแผงและตัวยึดบนไดรฟ์แกว่งของเรา
3. ขนาดการบรรทุกและลมที่ใหญ่ที่สุดในพื้นที่ของคุณในช่วง 10 ปีที่ผ่านมา ซึ่งใช้ในการคำนวณว่าไดรฟ์ที่เราแนะนำสามารถรับน้ำหนักสูงสุดได้หรือไม่เมื่อมีลมแรงพัดมา
4. ความเร็วเอาต์พุตที่คุณต้องการซึ่งจะช่วยให้เราแนะนำมอเตอร์ที่เหมาะสมสำหรับคุณ
5. ข้อมูลอื่นๆ เช่น backlash, ความต้องการเกรด IP เป็นต้น
