รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | SDE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | จัดอันดับแรงบิดเอาท์พุท: | 2000 นิวตันเมตร |
| ถือแรงบิด: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | worm gear slew drive,slewing ring gear |
||

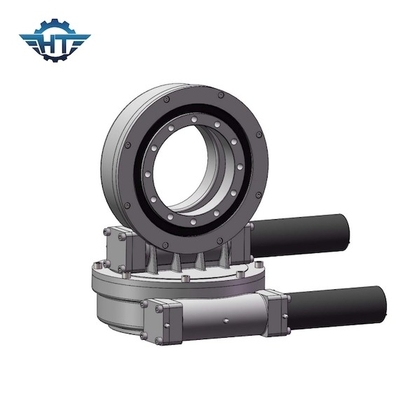

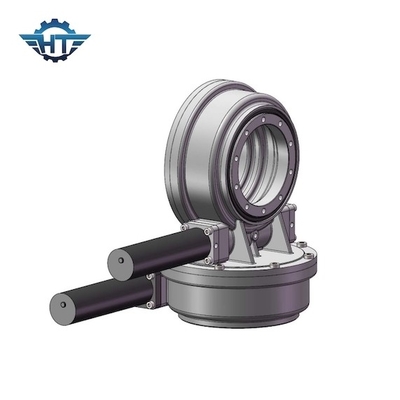

อัตราส่วนการส่งสูง SDE7 Slew Drive พร้อมเกียร์ล็อคตัวเองสำหรับความร้อนจากแสงอาทิตย์ ตัวติดตาม
SDE7 Slew Drive คำอธิบาย
ในโรงงาน CSP โดยเฉพาะอย่างยิ่งโรงงาน CSP แบบทาวเวอร์ ไดรฟ์แกว่งเป็นองค์ประกอบหลักของระบบติดตาม ขับเคลื่อนการเคลื่อนที่แบบแอซิมัทและพิทช์ของฮีลิโอสแตตเพื่อให้ได้ความเข้มข้นของสนามกระจกอย่างมีประสิทธิภาพ ปรับปรุงอัตราการใช้พลังงานแสง และทำให้แน่ใจว่า สถานี สพป.ของการผลิตไฟฟ้า
ไดรฟ์แกว่งแกนคู่เหมาะอย่างยิ่งสำหรับสถานการณ์ที่ต้องหมุนทั้งในแนวตั้งและแนวนอนการใช้งานทั่วไป ได้แก่ เครื่องติดตามแสงอาทิตย์แบบสองแกน จานดาวเทียมและเรดาร์ เครื่องจักรที่ต้องเคลื่อนที่แบบ 360 องศาทั้งสองทิศทาง
Changzhou Hangtuo Mechanical Co., ltd เป็นผู้ผลิตมืออาชีพและผู้ส่งออก slewing bearing/slewing ring/slew circle, slewing drives/slew drive, ซึ่งส่วนใหญ่ใช้ในเครื่องจักรท่าเรือ, เครื่องจักรทำเหมือง, เครื่องจักรเชื่อม, ยานพาหนะก่อสร้าง, รถโมดูลาร์, เดียว หรือระบบติดตามแสงอาทิตย์แบบแกนคู่ และระบบพลังงานลมขนาดเล็ก ดาวเทียม เสาอากาศเป็นต้น
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
แรงบิดในการถือครอง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
คุณสมบัติ
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ห่อหุ้มตัวหนอนไว้ด้านใน
3. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
4. ฟังก์ชั่นล็อคตัวเอง
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
