รายละเอียดสินค้า:
|
| วัสดุ: | QT | การรับประกัน: | 5 ปี |
|---|---|---|---|
| บริการ: | การออกแบบ OEM | หมุนแกน: | สองแกน |
| สี: | สีเทาเงิน | ไซต์การติดตั้ง: | หลังคา และ สนาม |
| บรรจุภัณฑ์: | ไม้อัด | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์แบบแกนคู่ |
| เน้น: | worm gear slew drive,slewing ring gear |
||

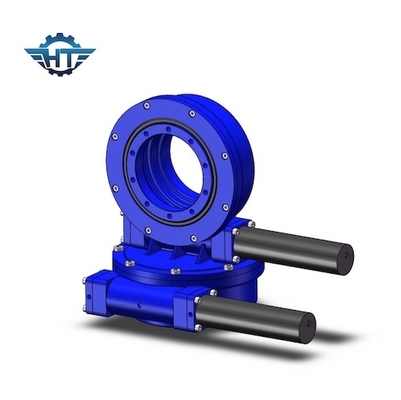

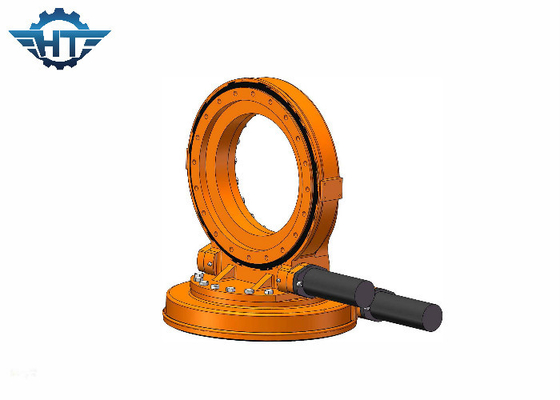

กล่องเกียร์ไดรฟ์ Slew ที่มีอายุการใช้งานยาวนานและความแม่นยำสูงสำหรับระบบติดตามแสงอาทิตย์แบบแกนคู่
SDE12 Slew Drive คำอธิบายกระปุกเกียร์
แรงบิดในการถือครอง: 40560 Nm
พิกัดแกนคงที่: 77 kN
คะแนนรัศมีคงที่: 190 kN
อัตราทดเกียร์: 78:1
ความแม่นยำในการติดตาม: ≤ 0.1
แรงบิดขณะเอียง: 25000 Nm
แรงบิดเอาต์พุต: 5800 Nm
น้ำหนัก: 160 กก.
ไดรฟ์แกว่ง Hangtuo ส่วนใหญ่ประกอบด้วยตลับลูกปืนแกว่ง เฟืองตัวหนอน ตัวเรือน และไฮดรอลิกหรือมอเตอร์ไฟฟ้า
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
แรงบิดในการถือครอง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
แอปพลิเคชัน
ไดรฟ์แกว่งที่อยู่อาศัยที่ปิดล้อมถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานด้านวิศวกรรมที่แตกต่างกันเช่นการขนส่งสินค้าหนัก, เครนเคลื่อนที่ท่าเรือ, การยกเรือ, รถบรรทุกก้ามปู, เครนยกตู้คอนเทนเนอร์และเครนโครงสำหรับตั้งสิ่งของที่เคลื่อนย้ายได้, เครื่องจักรเหมือง, รถขุด, เครื่องคอนกรีต, เครื่องจักรกระดาษ, เป็น และระบบผลิตพลังงานลมยังใช้ไดรฟ์แกว่งของเรา
เมื่อใช้ไดรฟ์แกว่งในอุตสาหกรรมพลังงานแสงอาทิตย์ ผู้ใช้ต้องเลือกแบบที่เหมาะสมที่สุดตามพื้นที่จริงของแผงโซลาร์เซลล์
โดยทั่วไป 3 นิ้ว slewing drive เหมาะสำหรับระบบพลังงานแสงอาทิตย์ที่มาพร้อมกับแผงโซลาร์เซลล์ 3-5㎡, 7 นิ้วสำหรับแผงโซลาร์เซลล์ 10-17 ㎡, 9 นิ้วสำหรับ 18-30 ㎡, 12 นิ้วสำหรับ 31-45㎡ และ 14 นิ้ว สำหรับ46-60㎡
