รายละเอียดสินค้า:
|
| พิมพ์: | VE3 เฟืองตัวหนอน | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
|---|---|---|---|
| การป้องกัน: | IP66 ที่แนบมา | การทำงาน: | แรงบิดแบ็คโฮลด์สูง |

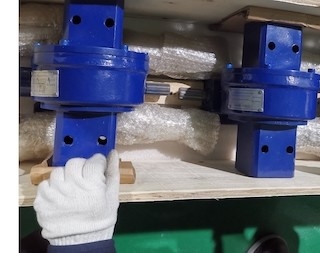

| บรรจุุภัณฑ์: | กล่องไม้อัด | ระยะเวลาการรับประกัน: | 5~10 ปี |
| แอปพลิเคชัน: | ระบบติดตามแผงโซลาร์เซลล์ | องศาการกัดกร่อน: | C4, C5 |
| เน้น: | กระปุกเกียร์หนอน 3 นิ้วพร้อมมอเตอร์,กระปุกเกียร์หนอนหนักพร้อมมอเตอร์,กระปุกเกียร์ไดรฟ์แกว่งหนัก |
||

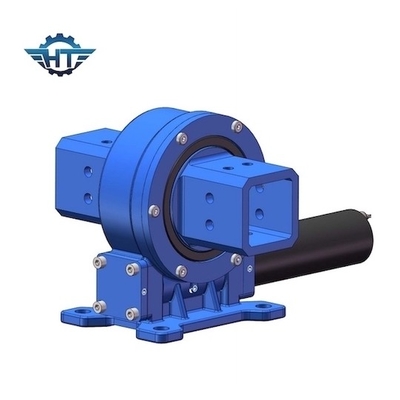

3 นิ้วแนวตั้ง IP66 Slew Drive Gearbox, โหลดหนักสำหรับระบบติดตามแผงโซลาร์เซลล์
รายละเอียดกระปุกเกียร์ Slew Drive
ไดรฟ์แกว่ง VE6 เป็นเกียร์ครึ่งและตัวหยุดภายในซึ่งออกแบบมาสำหรับระบบติดตามแสงอาทิตย์แบบแกนเดียวไดรฟ์แกว่งของเราขับเคลื่อนด้วยเทคโนโลยีหนอนนาฬิกาทรายเพื่อแรงบิดสูงสุดของเกียร์และการหมุนที่ราบรื่นที่สุด
| ไดรฟ์แกว่ง 6 นิ้ว | |
| ยี่ห้อ | หังถัว |
| แรงบิดเอาต์พุต | 5100 นิวตันเมตร |
| แรงบิดช่วงเวลาการเอียง | 8000 นิวตันเมตร |
| ถือแรงบิด | 39000 นิวตันเมตร |
| คะแนนแกนคงที่ | 110 กิโลนิวตัน |
| อัตราทดเกียร์ | 51:1 |
| ความแม่นยำในการตรึง | ≤0.15° |
| น้ำหนักสุทธิ | 12 กก. |
| มาตรฐาน | CE/ISO |
| สถานที่กำเนิด | จีน |
| บริการ | บริการ OEM, โซลูชันที่กำหนดเอง |
| วัสดุ | 42CrMo, QT |
| เงื่อนไขการขนส่ง | โดยทางทะเล, ทางอากาศ, รถไฟ, ด่วน |
| เวลาจัดส่ง | 3~45 วัน |
| ท่าเรือที่ใกล้ที่สุด | เซี่ยงไฮ้ หนิงโป |
| เงื่อนไขการชำระเงิน |
T/T, Paypal |
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
แอปพลิเคชันไดรฟ์แกว่งที่ใช้บ่อยที่สุดสำหรับไดรฟ์แกว่งแกนคู่คือเครื่องติดตามแสงอาทิตย์แบบสองแกน เช่น ฮีลิโอสแตทและโฟโตโวลตาอิกแบบเข้มข้น (CPV) และจานดาวเทียมหรือเรดาร์การใช้งานอื่นๆ ได้แก่ ลิฟต์รถยนต์ ตัวกำหนดตำแหน่งแขนหุ่นยนต์ และอุปกรณ์บนเวที
