รายละเอียดสินค้า:
|
| แบบอย่าง: | VE9 เฟืองตัวหนอน | คุณสมบัติ: | กลไกการล็อคเกียร์ |
|---|---|---|---|
| ใบรับรอง: | ISO9001, CE | การรับประกัน: | 5~10 ปี |
| วัสดุ: | 50Mn, 42CrMo | แอปพลิเคชัน: | ระบบติดตามวงเล็บ |
| สี: | สีเทาเงิน | ความแม่นยำ: | 0.15 องศา |
| เน้น: | VE9 Worm Gear Slew Drive,ไดรฟ์ Worm Gear Slew IP66,ไดรฟ์ฆ่าหนอน IP66 |
||

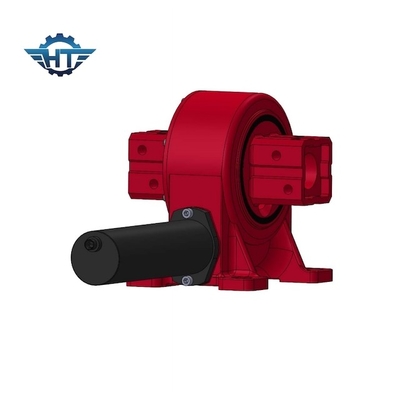

VE9 Worm Gear Vertical Slew Drive สำหรับระบบติดตามขายึดแผงโซลาร์เซลล์
Worm Gear Self Lock Slew Drive รายละเอียดสินค้า
ไดรฟ์แกว่งเป็นกลไกการส่งกำลังลดที่รวมเข้ากับแหล่งพลังงานในการขับขี่มีลักษณะเป็นกลไกเฟืองตัวหนอน ดังนั้นจึงมีระบบล็อคแบบปลอดภัยนอกจากนี้ยังมีตัวเรือนด้านนอกและการปิดผนึกโครงกระดูก ดังนั้นระดับการป้องกันคือ IP66การหมุนของไดรฟ์แกว่งสามารถอยู่ในแกนเดียวหรือหลายแกนรวมกันเป็นกลไกการส่งสัญญาณลดขนาดเอนกประสงค์ที่รวมฟังก์ชันของการหมุน การชะลอตัว และมีโครงสร้างที่เรียบง่ายและการผลิตและการบำรุงรักษาที่สะดวกในเวลาเดียวกันไดรฟ์แกว่งสามารถรับรู้การหมุนรอบวงและการลดความเร็วได้ไม่จำกัด และสามารถทนต่อแรงในแนวแกนที่มากขึ้น แรงในแนวรัศมี และแรงพลิกกลับมันมีข้อดีของความแม่นยำสูง โครงสร้างที่กะทัดรัด และความจุขนาดใหญ่ได้รับการออกแบบ ทดสอบ และใช้งานสำหรับภาคสนาม 30 ปี
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
การใช้งานไดรฟ์แกว่งมักจะพบใน: กังหันลม, รถขนของหนัก, เครื่องติดตามแสงอาทิตย์, เครนท่าเรือ, อุปกรณ์ไฮดรอลิก, กลไกการบังคับรถเครน, ระบบอัตโนมัติ, อุปกรณ์ควบคุมการบรรทุกหนัก, ตารางควบคุมการหันเหและพิทช์
