รายละเอียดสินค้า:
|
| แบบอย่าง: | แกนคู่ 12 นิ้ว | อัตราทดเกียร์: | 78:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | IP Class: | IP66 |
| แอปพลิเคชัน: | ระบบติดตาม PV | บริการ OEM: | มีอยู่ |
| คนขับ: | มอเตอร์ 24VDC | ฟันเฟือง: | 0.15° |
| เน้น: | solar tracker drive,slewing gear |
||

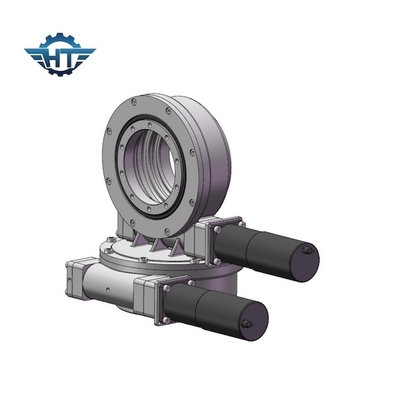

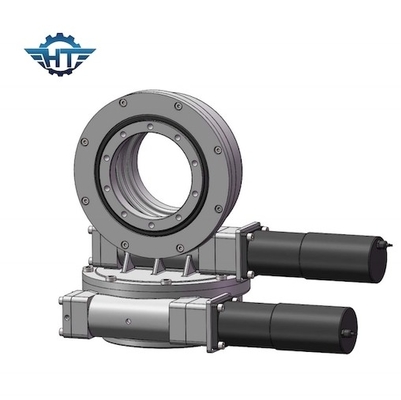

ไดรฟ์ฟันเฟืองแรงบิดสูงฟันเฟืองขนาดเล็กพร้อมฟังก์ชั่นล็อคตัวเองสำหรับระบบติดตาม PV
คำอธิบายไดรฟ์ Slew แรงบิดสูง
ในการเลือกไดรฟ์สวิงไฮดรอลิกที่เหมาะสม เรามักจะต้องทราบสิ่งต่อไปนี้:
1. ใบสมัคร
2. ระบบแรงดันไฮดรอลิก
3. ความเร็วในการโหลดและการหมุนที่ต้องการ
4. โดยทั่วไป ควรติดตั้งไดรฟ์แกว่ง SE พร้อมมอเตอร์ไฮดรอลิกในแนวนอนถ้าไม่ใช่ด้วยวิธีนี้ กรุณาแจ้งให้เราทราบ
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
โฮลดิ้งแรงบิด (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
ข้อดี
1. โมเมนต์พลิกกลับอย่างแรง
2. ใช้เวิร์มไดรฟ์ที่ห่อหุ้ม
3. การสัมผัสหลายฟันความสามารถในการรับน้ำหนักสูง
4. ฟังก์ชั่นล็อคตัวเอง
ขอบเขตการสมัคร
การใช้งานทั่วไป ได้แก่ เครื่องติดตามแสงอาทิตย์ กังหันลม จานดาวเทียมและเรดาร์ เครนรถบรรทุก รถยก อุปกรณ์เอนกประสงค์ อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน รถยกยาง รถขุด และลิฟต์ยานยนต์
