รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 85:1 | พิมพ์: | สิ่งที่ส่งมาด้วย |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องจักรก่อสร้าง | คนขับ: | มอเตอร์ไฮดรอลิก |
| IP เกรด: | IP66 | สี: | ตามที่ขอ |
| ประสิทธิภาพ: | 40% | ความแม่นยำ: | 0.15 องศา |
| เน้น: | solar tracker drive,slewing drive for solar tracking system |
||

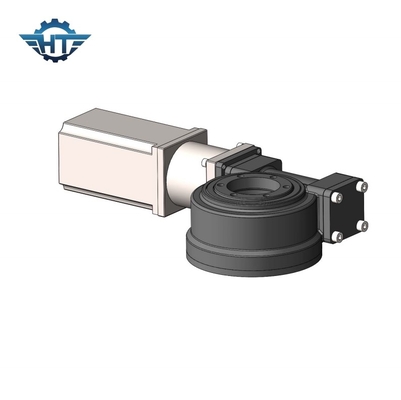

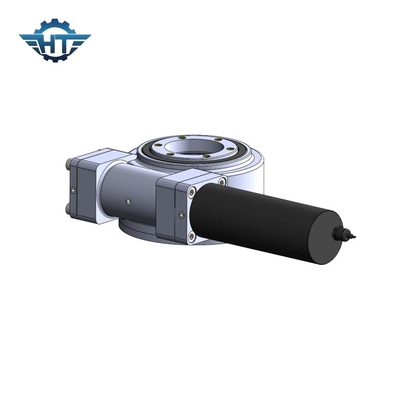

Worm Geared Small Slew Drive พร้อมฟันดับสำหรับเครื่องจักรก่อสร้าง
รายละเอียดไดรฟ์ Slew ขนาดเล็กที่แนบมา
ซีรีส์ SE เป็นไดรฟ์เจาะตัวเรือนแบบปิดที่มีระดับการป้องกันกล่องหุ้ม IP66มันถูกออกแบบด้วยด้ามหนอนนาฬิกาทรายที่มีฟัน 5 ซี่สัมผัสกันระหว่างวงแหวนฆ่ากับเพลาตัวหนอนการออกแบบนี้ให้กำลังแรงบิดในการถือกลับที่แข็งแกร่งมากสำหรับการบรรทุกหนักอุตสาหกรรมเหมืองแร่ อุตสาหกรรมปูนซีเมนต์ และอุตสาหกรรมอื่น ๆ อีกมากมายที่มีการปนเปื้อนของอนุภาคละเอียดสูง ชอบการขับเคลื่อนนี้เนื่องจากความรัดกุมนอกจากนี้ยังเป็นทางเลือกสำหรับการติดตั้งกลางแจ้งส่วนใหญ่ที่มีฝนตกหนักและหิมะ เนื่องจากมีการปิดผนึกอย่างดีเมื่อเทียบกับการออกแบบอื่นๆ
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชัน
ไดรฟ์หนอนได้รับการพิสูจน์แล้วว่ามีประสิทธิภาพในเครื่องจักรและอุปกรณ์มากมาย ในการใช้งานที่หลากหลายและสภาพการทำงานที่หลากหลาย เช่น: แท่นก่อสร้างและประกอบ การจัดวางห้องนักบินในเครื่องจักรป่าไม้ อุปกรณ์ขนถ่ายวัสดุ การวางตำแหน่งระบบสุริยะ การควบคุมโครงสร้างส่วนบน และการใช้งานในการปฏิบัติงานของ เครื่องจักรก่อสร้าง เครนอุตสาหกรรม และอื่นๆ
ข้อดี
1. ใช้ซีลน้ำมันโครงกระดูกเพื่อหลีกเลี่ยงการรั่วซึมของน้ำมันอย่างมีประสิทธิภาพ
2. ขนาดการติดตั้งที่ออกแบบมาสามารถจับคู่ได้หลายแบบ
3. บำรุงรักษาง่าย
4. ใช้โครงสร้างเฟืองตัวหนอนซึ่งมีแรงยึดเกาะสูงและแรงบิดในการขับขี่
