รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | 9 นิ้ว |
|---|---|---|---|
| วัฏจักรหน้าที่: | 30 ปี | ความแม่นยำ: | 0.15 องศา |
| คนขับ: | มอเตอร์ไฟฟ้า | สี: | ตามที่ขอ |
| การส่งสินค้า: | ทางทะเล ทางอากาศ ทางด่วน รถไฟ | บรรจุุภัณฑ์: | กล่องไม้อัด |
| เน้น: | ตัวติดตามแสงอาทิตย์แบบนาฬิกาทราย Slew Drive,ตัวติดตามแสงอาทิตย์แนวนอนแบบเชื่อมโยง Slew Drive,ไดรฟ์ Slewing Worm แบบแกนเดี่ยวของนาฬิกาทราย |
||

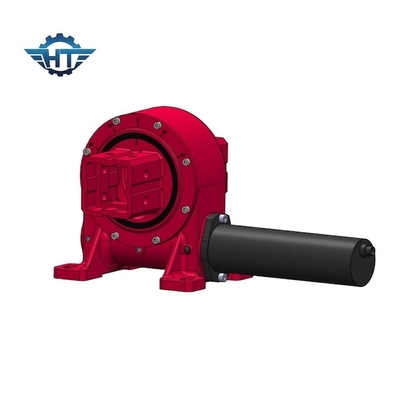

VE9 Solar Hourglass Worm Gear สำหรับเชื่อมโยงระบบติดตามแกนเดี่ยวแนวนอน
เกียร์หนอนนาฬิกาทราย Slew Drive Description

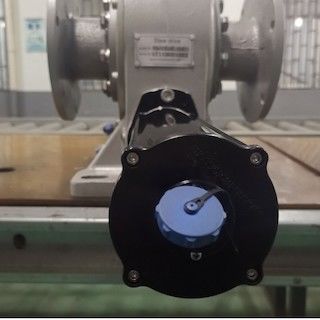

ไดรฟ์แกว่ง VE9 นาฬิกาทรายเรียกอีกอย่างว่าไดรฟ์แกว่งแกนเดี่ยวในแนวตั้งเป็นไดรฟ์แนวตั้งที่ปิดสนิทซึ่งไม่ต้องการส่วนประกอบอื่นในการติดตั้งสามารถติดตั้งบนจานได้ง่ายโดยใช้สลักเกลียวเพียงสี่ตัวมักใช้ในศูนย์กลางของตัวติดตามแสงอาทิตย์แบบแกนเดียวเพื่อยึดแผงโซลาร์เซลล์ให้แข็งแรงในพายุลมแรงโดยไม่ทำลายสามารถติดตั้งได้ทั้งสองด้านของระบบติดตามแสงอาทิตย์แบบแกนเดียวไดรฟ์แกว่งของเราใช้เทคโนโลยีหนอนนาฬิกาทรายจะให้ระดับความแข็งแกร่งและพลังสูงสุดซึ่งจะช่วยยืดอายุการใช้งานของสนามและลดเวลาหยุดทำงาน
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
ระบบติดตามแกนเดียวเอียง
เมื่อเทียบกับระบบติดตามแกนเดี่ยวแบบแบน ระบบติดตามแกนเดียวเอียงมีมุมเอียงที่แน่นอนระหว่างแกนหมุนและระนาบแนวนอน ซึ่งมีข้อดีบางประการในการรับรังสีในพื้นที่ละติจูดที่สูงขึ้น
