รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | แนวตั้ง 3 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | ประสิทธิภาพ: | 40% |
| แอปพลิเคชัน: | เครื่องติดตามแสงอาทิตย์ขนาดเล็ก | การรับประกัน: | 5~10 ปี |
| อายุการใช้งานสนาม: | 30 ปี | ไซต์การติดตั้ง: | ลานโล่ง หลังคาเรียบ |
| เน้น: | VE3 Small Slew Drive,42CrMo Small Slew Drive,24VDC Motor slew drive พลังงานแสงอาทิตย์ |
||

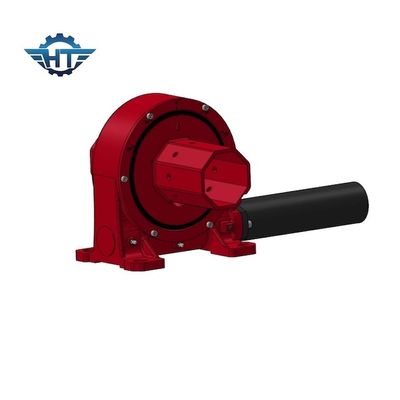

VE3 อุปกรณ์แกว่งขนาดเล็กพร้อมมอเตอร์ไฟฟ้าสำหรับเครื่องติดตามแสงอาทิตย์ขนาดเล็กแบบเปิดโล่ง
รายละเอียดอุปกรณ์แกว่งขนาดเล็ก
ไดรฟ์แกว่งขนาดเล็ก VE3 เป็นหนึ่งในตระกูลไดรฟ์แกว่งของเราเป็นผลิตภัณฑ์เกียร์ชนิดใหม่ สามารถหมุนของหนักด้วยความเร็วที่ช้ามากโดยทั่วไปประกอบด้วยตัวหนอน เกียร์ ตัวเรือน มอเตอร์ และส่วนประกอบอื่นๆเนื่องจากส่วนประกอบหลักคือตัวหนอนและเฟืองนาฬิกาทราย จึงสามารถทนต่อแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกกลับได้พร้อมกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่ทั่วไป ไดรฟ์แกว่งใหม่มีคุณสมบัติในการติดตั้งที่ง่าย บำรุงรักษาง่าย และพื้นที่การติดตั้งในระดับที่มากขึ้น
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
ถาม-ตอบ
ไดรฟ์โรตารี่มีเสียงดัง ฉันควรทำอย่างไร?
การเลือกน้ำมันหล่อลื่นไม่ถูกต้องสำหรับอุปกรณ์หมุนเหวี่ยง สารหล่อลื่นไม่เพียงพอหรือเสื่อมสภาพและมีความคงทนอาจทำให้อุปกรณ์หมุนเหวี่ยงสร้างการสั่นสะเทือนและเสียงรบกวน และเสียงนี้ไม่มีกฎเกณฑ์ที่แน่นอนในกรณีนี้ จะเลือกเฉพาะสารหล่อลื่นที่เหมาะสมสำหรับอุปกรณ์ขับเคลื่อนการแกว่ง ปริมาณน้ำมันหล่อลื่นจะถูกปรับ อายุการใช้งานของน้ำมันหล่อลื่นของลูกปืนแกว่งจะนานขึ้น และรอบการเปลี่ยนจะถูกกำหนดอย่างสมเหตุสมผล
เวลาวิ่ง มอเตอร์มีเสียงดัง เป็นเรื่องปกติหรือไม่?
เสียงหึ่งทั่วไปและเสียงสะท้อนของชั้นวางเป็นเรื่องปกติเมื่อมอเตอร์ทำงานการสั่นสะเทือนตามแนวแกนของเพลามอเตอร์จะทำให้เกิดเสียงความถี่สูงขนาดใหญ่ - เสียงหึ่ง ซึ่งความถี่จะเท่ากับความถี่การสั่นสะเทือนในแนวแกนซึ่งสามารถคงที่หรือแปรผันได้วิธีการป้องกันเสียงหึ่งก็เหมือนกับวิธีป้องกันการสั่นสะเทือนในแนวแกน
