รายละเอียดสินค้า:
|
| ลดแกว่ง: | วีอี5" | อัตราทดเกียร์: | 37:1 |
|---|---|---|---|
| สถานที่กำเนิด: | จีน | แอปพลิเคชัน: | ระบบติดตามแสงอาทิตย์ PV |
| ประสิทธิภาพ: | 40% | สี: | ตามที่ขอ |
| การรับประกัน: | 10 ปี | ใบรับรอง: | ISO9001, CE |
| เน้น: | VE5 Vertical Slewing Drive,37 1 Ratio Slewing Drive Gearbox,ไดรฟ์แกว่งไฟฟ้า VE5 |
||

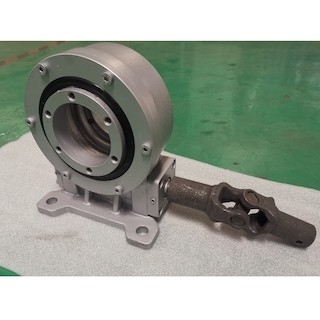

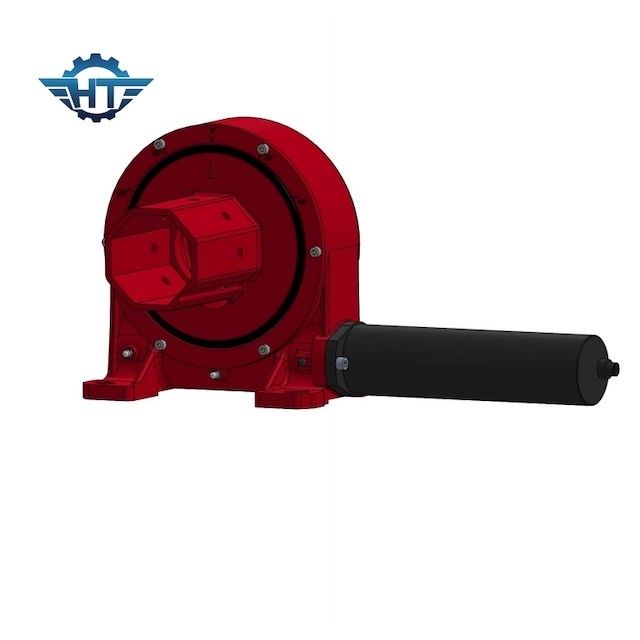

ไดรฟ์แกว่ง VE5 แนวตั้งพร้อมอัตราทดเกียร์ 37: 1 กระปุกเกียร์สำหรับระบบติดตามพลังงานแสงอาทิตย์ PV
ห่อหุ้มเฟืองตัวหนอน Description
ไดรฟ์แกว่งแบบห่อหุ้มเป็นผลิตภัณฑ์โรตารี่และระบบเกียร์รูปแบบใหม่โดยทั่วไปเรียกว่าไดรฟ์แกว่งหรือแบริ่งแกว่งซึ่งมักจะประกอบด้วยหนอนห่อหุ้มสองชั้น เกียร์ ตัวเรือน มอเตอร์ และส่วนประกอบอื่นๆเนื่องจากส่วนประกอบหลักคือตัวหนอนแบบห่อหุ้มสองชั้น จึงสามารถประกบกับเฟืองได้อย่างใกล้ชิดยิ่งขึ้นและเพื่อให้เกิดการสัมผัสหลายฟัน จึงปรับปรุงความแม่นยำและแรงบิดโมเมนต์การยึดเกาะสามารถทนต่อแรงในแนวแกน แรงในแนวรัศมี และโมเมนต์พลิกกลับได้พร้อมกันเมื่อเทียบกับผลิตภัณฑ์โรตารี่ทั่วไป ไดรฟ์แกว่งใหม่มีคุณสมบัติในการติดตั้งที่ง่าย บำรุงรักษาง่าย และพื้นที่การติดตั้งในระดับที่มากขึ้น
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
การบำรุงรักษา
ตลับลูกปืนแกว่งเป็นส่วนประกอบที่สำคัญของโครงสร้างการแกว่งทางกลเพื่อรักษาการทำงานที่มีประสิทธิภาพสูงของเครื่องภายใต้ภาระสูงและสภาพแวดล้อมที่ไม่เอื้ออำนวย สมรรถนะที่ดีของตลับลูกปืนแกว่งเป็นหนึ่งในการรับประกันขั้นพื้นฐานที่สำคัญ
การสึกหรอเป็นหนึ่งในความล้มเหลวทั่วไปดังนั้นเพื่อลดอัตราการสึกหรอของลูกปืนแกว่ง จำเป็นต้องทำการหล่อลื่นที่เกี่ยวข้อง
ตลับลูกปืนหมุนต้องเติมจาระบีหล่อลื่นอย่างสม่ำเสมอตามสภาพแวดล้อมการทำงานไดรฟ์แกว่งได้รับการหล่อลื่นอย่างเพียงพอที่โรงงานในระยะต่อมา ควรเติมหรือเปลี่ยนจาระบีตามความถี่ในการใช้งานในสภาพแวดล้อมการทำงานพิเศษ เช่น เขตร้อน ความชื้นสูง ฝุ่น การเปลี่ยนแปลงของอุณหภูมิขนาดใหญ่ และการทำงานต่อเนื่อง วงจรการหล่อลื่นควรสั้นลงเมื่อเติมจาระบีลงไปควรดำเนินการภายใต้สภาวะที่ลูกปืนหมุนหมุนช้าเมื่อจาระบีล้นออกจากซีล แสดงว่าเติมเสร็จแล้ว และจาระบีที่ล้นจะสร้างฟิล์มและทำหน้าที่เป็นซีล
ตลับลูกปืนแกว่งต้องเติมจาระบีใหม่ก่อนและหลังการวางเป็นเวลานาน และค่อยๆ หมุนตลับลูกปืนแกว่งเพื่อให้เต็มเท่ากัน
ในการหล่อลื่นตลับลูกปืนแกว่ง ไม่ควรให้ความสนใจกับวิธีการและวิธีการเท่านั้น แต่ยังรวมถึงการเลือกชนิดของน้ำมันหล่อลื่นที่เหมาะสมด้วยตัวอย่างเช่น คุณภาพของจาระบีไม่ดีและมีอายุมากขึ้น และการเลือกน้ำมันหล่อลื่นที่ไม่ถูกต้องจะทำให้การสึกหรอของลูกปืนแกว่งมากขึ้น
