รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 51:1 | เฟืองตัวหนอน: | 0.15° |
|---|---|---|---|
| จัดอันดับแรงบิดเอาท์พุท: | 7344 นิวตันเมตร | ถือแรงบิด: | 60 kN.m |
| แรงบิดเอียง: | 10 kN.m | ประสิทธิภาพ: | 40% |
| สี: | ตามที่ขอ | วิธีการจัดส่ง: | โดยทางทะเล, ทางอากาศ, รถไฟ, ด่วน |
| เน้น: | ไดรฟ์ Slew ขนาดเล็กแบบห่อหุ้มสองชั้น,ไดรฟ์ VE7 Small Slew,ไดรฟ์ VE7 Slewing Ring |
||

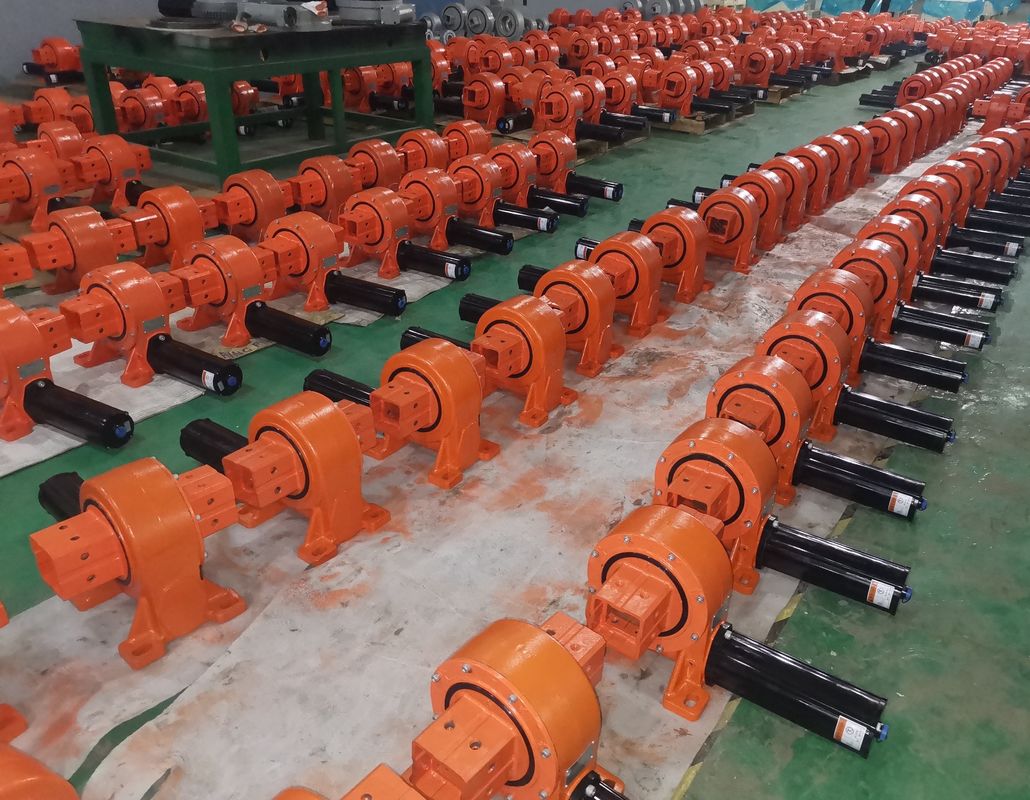

VE7 Double Enveloping Small Slewing Drives สำหรับเครื่องติดตามพลังงานแสงอาทิตย์แบบแกนเดี่ยวแนวนอน
ใช้ในอุตสาหกรรมหนอนและเกียร์ Slew Drive Description
ไดรฟ์แกว่งมีความน่าเชื่อถือสูง ได้รับการออกแบบและทดสอบเพื่อรับประกันอายุการใช้งาน 30 ปีดังนั้นวัตถุดิบทั้งหมดต้องเป็นไปตามมาตรฐานที่ระบบติดตามแสงอาทิตย์กำหนดเราใช้การควบคุมคุณภาพเสียงเพื่อให้แน่ใจว่าผลิตภัณฑ์มีคุณภาพสูง เชื่อถือได้ และต้นทุนต่ำในเวลาเดียวกัน
ไดรฟ์แกว่งมีประสิทธิภาพสูงขับเคลื่อนด้วยเทคโนโลยีตัวหนอนนาฬิกาทรายเพื่อให้กระปุกเกียร์มีความแข็งแรงและกำลังมหาศาล เพิ่มความสามารถในการเอาตัวรอดสูงสุด ตลอดจนประสิทธิภาพและความแม่นยำที่เพิ่มขึ้น
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
การใช้งานไดรฟ์แกว่ง ได้แก่ ตัวติดตามแสงอาทิตย์ กังหันลม เสาอากาศ ดาวเทียม เครนรถบรรทุก ลิฟต์คน อุปกรณ์เอนกประสงค์ อุปกรณ์ต่อพ่วงอุปกรณ์ไฮดรอลิก อุปกรณ์เครื่องมือน้ำมัน รถยกยาง รถขุด และลิฟต์ยานยนต์ เป็นต้น
ถาม-ตอบ
วิธีการเลือกสวิงไดรฟ์ที่เหมาะสม?
ในการเลือกและการคำนวณของไดรฟ์แกว่ง เราควรพิจารณาว่าตลับลูกปืนแกว่งโดยทั่วไปแบกรับการกระทำรวมของแรงตามแกน Fa แรงในแนวรัศมี Fr และโมเมนต์พลิกกลับ M ระหว่างกระบวนการใช้งานสำหรับการใช้งานที่แตกต่างกัน เนื่องจากโหมดการทำงานของเครื่องยนต์หลัก และรูปแบบโครงสร้างที่แตกต่างกัน การรวมกันของสามโหลดข้างต้นจะเปลี่ยนไป บางครั้งอาจเป็นการกระทำร่วมกันของทั้งสองโหลด และบางครั้งอาจเป็นเพียงการกระทำของ หนึ่งโหลด
มีวิธีการติดตั้งสองประเภทสำหรับตลับลูกปืนแกว่ง: การติดตั้งแบบที่นั่งและการติดตั้งแบบระบบกันสะเทือน
ตามข้อมูลที่ได้จากตัวอย่างผลิตภัณฑ์ สามารถใช้เส้นโค้งความจุแบริ่งแบบสถิตเพื่อเลือกแบริ่งแกว่งในขั้นต้นตามวิธีการเลือกและการคำนวณของแบริ่งแกว่ง แล้วยืนยันกับฝ่ายเทคนิคของบริษัทของเรานอกจากนี้เรายังสามารถให้ข้อมูลที่เกี่ยวข้องกับการใช้งานของตลับลูกปืนแกว่ง และบริษัทของเราจะออกแบบและเลือกพวกเขา
