รายละเอียดสินค้า:
|
| วัสดุ: | QT | แบบอย่าง: | SDE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | ล็อคตัวเอง: | ใช่ |
| จัดอันดับแรงบิดเอาท์พุท: | 2000 นิวตันเมตร | ถือแรงบิด: | 13500 นิวตันเมตร |
| แรงบิดเอียง: | 13200 นิวตันเมตร | ความแม่นยำ: | 0.15 ° |
| เน้น: | ไดรฟ์ Slew สองแกนของ QT,ไดรฟ์ Slew สองแกน 0.15 °,ไดรฟ์ฟันเฟืองสองแกนแบบฟันเฟือง |
||

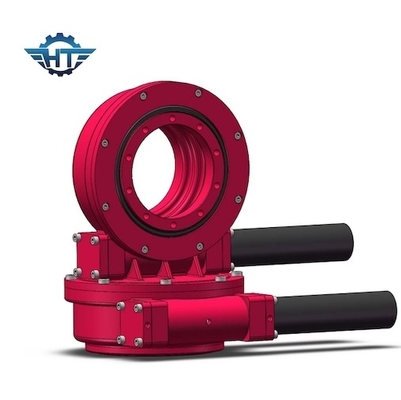

ไดรฟ์ Slew แกนคู่แรงบิดจับแรงบิดสูงสำหรับระบบติดตามพลังงานแสงอาทิตย์
คำอธิบายไดรฟ์ Slew สองแกน
โหลดเรเดียล: โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน: โหลดขนานกับแกนของแบริ่งแกว่ง
แรงบิดถือ: เป็นแรงบิดย้อนกลับเมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนไม่ได้
เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดถือ
การล็อคตัวเอง: เฉพาะเมื่อโหลด ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าการล็อคตัวเอง
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
แรงบิดในการถือครอง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
ผลิตภัณฑ์ไดรฟ์ Slew แกนคู่
ไดรฟ์สลิวแกนคู่เป็นโซลูชั่นที่สมบูรณ์แบบในการใช้งานติดตามแสงอาทิตย์แบบสองแกนไดรฟ์หมุนแกนคู่มีโซลูชันสามประเภทพร้อมไดรฟ์หมุนเหวี่ยง:
โดยทั่วไป สำหรับโครงสร้างการยึดที่ง่าย ไดรฟ์ sde slew จะเป็นโซลูชันที่สมบูรณ์แบบ แต่อีก 2 ตัวก็เป็นที่นิยมเช่นกัน
ไดรฟ์ติดตามแนวนอนสองตัว
หนึ่งไดรฟ์ฆ่าติดตามแนวนอนและหนึ่งไดรฟ์ฆ่าติดตามแนวตั้ง
แอปพลิเคชันไดรฟ์ Slew แกนคู่
อุปกรณ์ขับเคลื่อนการแกว่งสามารถใช้ได้ในทุกโอกาสที่จำเป็นต้องหมุนเต็มวงพร้อมๆ กับที่ต้องเปลี่ยนความเร็วเมื่อจำเป็นต้องตระหนักถึงการส่งกำลังของแรงบิดที่มากขึ้น การส่งผ่านการเคลื่อนไหวที่มีความแม่นยำสูงขึ้น หรือการเลือกกลไกที่ต้องใช้โครงสร้างตัวถังที่กะทัดรัดและความสมบูรณ์สูง อุปกรณ์ขับเคลื่อนการแกว่งคือคำตอบ
การใช้งานทั่วไปมักเป็นโครงสร้างแบบหมุนรอบวงกลมของเครื่องจักรทางวิศวกรรมและการก่อสร้าง เช่นเดียวกับพลังงานแสงอาทิตย์ พลังงานลม และเครื่องจักรติดตามอัตโนมัติระยะยาวต่างๆการควบคุมแบบดิจิทัลทำได้ง่าย จึงมีการใช้งานมากมายในด้านหุ่นยนต์อุตสาหกรรม
