รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 37:1 | พิมพ์: | สิ่งที่ส่งมาด้วย |
|---|---|---|---|
| แอปพลิเคชัน: | เครื่องติดตามแสงอาทิตย์แบบแกนคู่ | แกน: | แกนคู่ |
| IP เกรด: | IP66 | สี: | ตามที่ขอ |
| ประสิทธิภาพ: | 40% | ฟันเฟือง: | 0.15° |
| เน้น: | ไดรฟ์ Slew แบบสองแกนแบบไฟฟ้า,ตัวติดตามพลังงานแสงอาทิตย์ไดรฟ์แบบ Slew แบบสองแกน,ไดรฟ์แบบหมุนสองแกนแบบปิด |
||

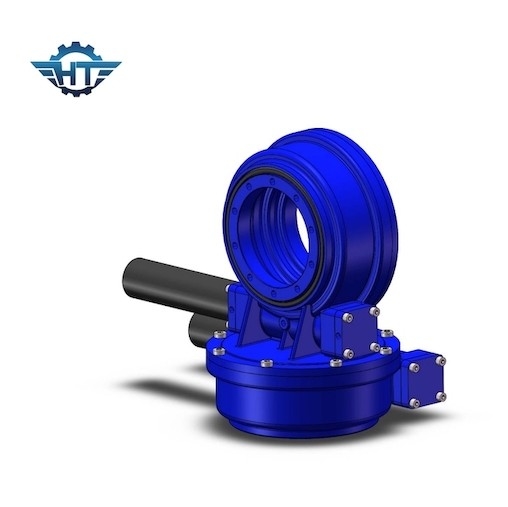

ไดรฟ์ Slew ไฟฟ้าแบบปิด 0.15° ฟันเฟืองสำหรับตัวติดตามพลังงานแสงอาทิตย์แบบแกนคู่
รายละเอียดไดรฟ์ Slew ไฟฟ้า
ไดรฟ์แกว่งของเราผลิตขึ้นภายใต้ระบบควบคุมคุณภาพสูงและทีมผู้เชี่ยวชาญที่มีประสบการณ์พวกเขาได้รับการออกแบบและผลิตโดยอุปกรณ์การผลิตอัตโนมัติและกึ่งอัตโนมัติที่เป็นนวัตกรรมใหม่ วิศวกรที่มีประสบการณ์และมีคุณสมบัติไดรฟ์แกว่งเหมาะสำหรับการใช้งานที่ต้องการการเคลื่อนไหวต่อเนื่องหรือเป็นวงกลม และสามารถจัดการกับโหลดแบบรวม: CPV, PV, CSP, จานดาวเทียม ฯลฯ ผลิตภัณฑ์ของเรามีขนาดการเชื่อมต่อมาตรฐานสำหรับการเชื่อมต่อที่ง่ายและสะดวกกับมอเตอร์ไฟฟ้าหรือระบบไฮดรอลิก
ข้อดีของไดรฟ์ Slew Drive
1. การติดตาม 360 องศา
2. เชื่อมต่อมอเตอร์ต่างๆ ตามความต้องการของลูกค้า
3. ความแม่นยำสูง
4. บำรุงรักษาง่าย
5. ล็อคตัวเอง
6. วิธีการเริ่มต้นและหยุดที่ง่ายและคล่องแคล่ว
พารามิเตอร์ประสิทธิภาพของ SDE Model Slewing Drive
| พารามิเตอร์ประสิทธิภาพรุ่น SDE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
แรงบิดในการถือครอง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
เทปทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก. |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก. |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก. |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก. |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก. |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก. |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก. |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก. |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก. |
คุณสมบัติของไดรฟ์ Slew ไฟฟ้า
อัตราทดเกียร์
การหมุนของเวิร์มแนวนอนจะเปลี่ยนเฟืองรอบแกนตั้งฉากกับแกนสกรูการรวมกันนี้ช่วยลดความเร็วของชิ้นส่วนขับเคลื่อนและเพิ่มแรงบิดเพิ่มขึ้นตามสัดส่วนเมื่อความเร็วลดลง อัตราส่วนความเร็วของเพลาขึ้นอยู่กับความสัมพันธ์ของจำนวนเกลียวบนตัวหนอนกับจำนวนฟันในล้อตัวหนอนหรือเฟือง
หนอนนาฬิกาทราย
ไดรฟ์แกว่งของเราใช้เทคโนโลยีตัวหนอนนาฬิกาทราย ซึ่งตัวหนอนมีรูปร่างเพื่อให้ฟันเข้าเกียร์ได้มากขึ้นการมีส่วนร่วมของฟันที่เพิ่มขึ้นส่งผลให้มีความแข็งแรง ประสิทธิภาพ และความทนทานมากขึ้น
การทำงาน
ไดรฟ์แกว่งทำงานด้วยเทคโนโลยีหนอนมาตรฐาน ซึ่งตัวหนอนบนเพลาแนวนอนทำหน้าที่เป็นตัวขับสำหรับเกียร์ โดยทั่วไป เพลาจะขับเคลื่อนด้วยมอเตอร์เกียร์ไฟฟ้า
