รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | SDE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | พิกัดเอาต์พุตแรงบิด: | 2000 นิวตันเมตร |
| แรงบิดถือ: | 13500 นิวตันเมตร | แรงบิดเอียง: | 13200 นิวตันเมตร |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| โหลดตามแนวแกน: | 34 กิโลนิวตัน | โหลดเรเดียล: | 58 กิโลนิวตัน |
| เน้น: | ไดรฟ์ Slew ขนาดเล็กแกนคู่ 24VDC,มอเตอร์แปรงถ่าน Small Slew Drive,ไดรฟ์ Slew ขนาดเล็ก 2000 Nm |
||

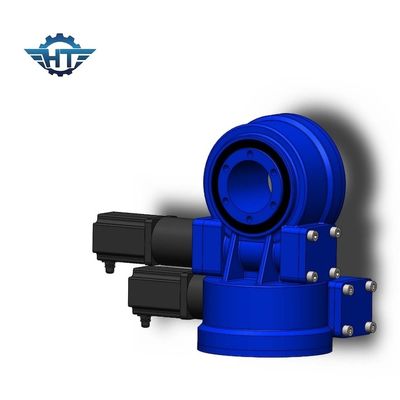

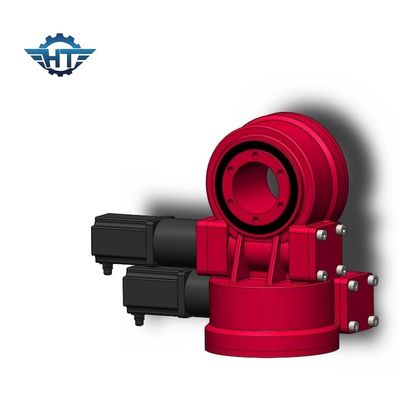

ไดรฟ์ Slew ขนาดเล็กแบบแกนคู่พร้อมมอเตอร์แปรงถ่าน 24VDC สำหรับระบบติดตามแสงอาทิตย์
คำอธิบายไดรฟ์ Slew ขนาดเล็ก
ไดรฟ์แกว่งของ Hangtuo ให้อัตราทดสูงในการเข้าเกียร์ขั้นตอนเดียว ปรับให้เหมาะสมสำหรับน้ำหนักและประสิทธิภาพตลับลูกปืนและเฟืองถูกประกอบเข้าด้วยกันเป็นตัวเรือนทรงต่ำ ยึดได้เอง และพร้อมติดตั้ง ช่วยให้ผลิตภัณฑ์ตอบสนองต่อแรงในแนวแกนและแนวรัศมีทั้งหมด และส่งผลให้เกิดโมเมนต์การเอียงที่เกิดขึ้นในการใช้งานที่ท้าทายที่สุดผลิตภัณฑ์ที่ปรับเปลี่ยนได้สูงเหล่านี้ยังมีคุณสมบัติต้านทานแรงกระแทกที่แข็งแกร่ง อายุการใช้งานยาวนาน การหมุนที่ราบรื่น การปกป้องตลับลูกปืน และตัวเลือกไดรฟ์แบบซีลประโยชน์ทางเทคนิคทั้งหมด รวมกับมาตรฐานคุณภาพระดับแนวหน้าของอุตสาหกรรม ทำให้ผลิตภัณฑ์ Hangtuo เป็นตัวเลือกที่เหมาะสำหรับการใช้งานที่เน้นประสิทธิภาพและใช้งานหนัก
SDE Model Slew Drive พารามิเตอร์
| พารามิเตอร์ประสิทธิภาพของโมเดล SDE | ||||||||||||
| แบบอย่าง | พิกัดเอาท์พุทแรงบิด (Nm) |
แรงบิดเอียง (กิโลนิวตันเมตร) |
แรงบิดถือ (kN.m) | โหลดตามแนวแกน (กิโลนิวตัน) | โหลดรัศมี (กิโลนิวตัน) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
ไอพี |
อุณหภูมิในการทำงาน (℃) |
ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 25กก |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 34กก |
| 7" | 2543 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 56กก |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 92กก |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 160กก |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 224กก |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 320กก |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 492กก |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 705กก |
หลักการทำงานของ Slew Drive
เวิร์มขับเคลื่อนด้วยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของวงแหวนแกว่งให้หมุนวงแหวนรอบนอกส่งแรงบิดผ่านหน้าแปลนและวงแหวนด้านในของวงแหวนแกว่งได้รับการแก้ไขในตัวเรือนไดรฟ์แกว่งมีการล็อกตัวเองแบบย้อนกลับเนื่องจากไดรฟ์เฟืองตัวหนอนมีลักษณะการล็อกตัวเองแบบย้อนกลับ
อภิธานศัพท์ของพารามิเตอร์หลัก
แรงบิดโมเมนต์เอียง: แรงบิดคือโหลดคูณด้วยระยะห่างระหว่างตำแหน่งของโหลดและศูนย์กลางของแบริ่งแกว่งถ้า qorque ที่เกิดจากน้ำหนักบรรทุกและระยะทางมากกว่าแรงบิดโมเมนต์การเอียงที่กำหนด ไดรฟ์แกว่งจะพลิกคว่ำ
โหลดเรเดียล:โหลดแนวตั้งกับแกนของแบริ่งแกว่ง
โหลดตามแนวแกน:โหลดขนานกับแกนของแบริ่งแกว่ง
แรงบิดถือ:เป็นแรงบิดย้อนกลับเมื่อไดรฟ์หมุนกลับด้านและชิ้นส่วนไม่เสียหาย แรงบิดสูงสุดที่ทำได้เรียกว่าแรงบิดค้าง
ล็อคตัวเอง:เมื่อโหลดแล้วเท่านั้น ไดรฟ์แกว่งจะไม่สามารถหมุนย้อนกลับได้ จึงเรียกว่าล็อคตัวเอง
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RAL;สีมาตรฐานของเราคือ RAL 9006
