รายละเอียดสินค้า:
|
| อัตราส่วน: | 61 ต่อ 1 กล่องเกียร์ | วัสดุ: | 50Mn, 42CrMo |
|---|---|---|---|
| ลักษณะ: | กลไกการล็อคเกียร์ | ใบรับรอง: | ISO9001, CE |
| คนขับรถ: | 12/24VDC | การบํารุง: | ทุก ๆ 5 ปี |
| สี: | ตามที่ขอ | สาเหตุ: | ฉางโจว ประเทศจีน |
| เน้น: | Locking Gear Mechanism slewing ring drive,42CrMo slewing ring drive,24VDC electric slew drive |
||

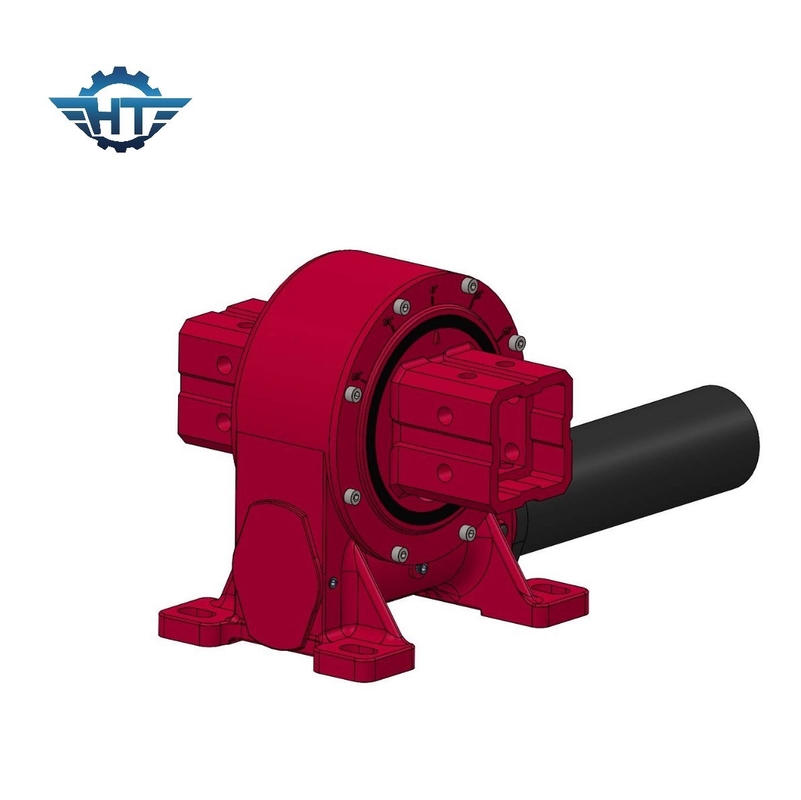

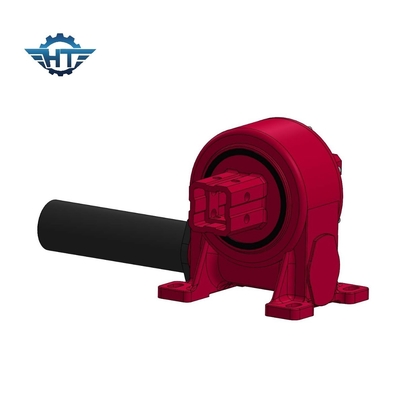

ระบบติดตามแผ่นพลังแสงอาทิตย์สําหรับแกนเดียว
กล่องเกียร์หนอนกระชับคําอธิบาย
การจัดส่งที่น่าเชื่อถือ ✅ สั่งซื้อส่วนใหญ่ส่งภายใน 15 วันหรือน้อยกว่า ในช่วงฤดูกาลที่ยุ่งมากภายใน 30 วัน
การสนับสนุนทางเทคนิค หน่วยวิศวกรพร้อมที่จะช่วย
High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget
การดําเนินงานและการบํารุงรักษา - การดําเนินงานและการบํารุงรักษาง่ายและลดค่าธรรมเนียมของคุณ
VE9 Worm Gear Sets แผ่นข้อมูล
| รุ่น | อัตราส่วน | คมปอร์ตการออกแบบชื่อ (N.m) | ทอร์คเลี้ยว ((N.m) | คันหมุนการยึด ((N.m) | อัตราการบด | อุตสาหะ | ประสิทธิภาพ | การล็อคตัวเอง | น้ําหนัก ((kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ใช่ | 52 |
| 12 นิ้ว | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ใช่ | 88 |
| 17 นิ้ว | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ใช่ | 135 |
| 21 นิ้ว | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ใช่ | 192 |
| 25 นิ้ว | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ใช่ | 251 |
การติดตั้ง
1การเตรียม
1.1 ตรวจสอบการขับเคลื่อนที่ฆ่าสําหรับความเสียหายทางกายภาพ
1.2 พื้นที่รองรับที่สะอาด
2. โมแนท์บอลท์
ในฐานะผู้ผลิตกล่องเกียร์ เราไม่จําหน่าย ไม่รับประกัน หรือแนะนํา เครื่องแนบที่ใช้ด้วย กรุณาระวังมากในการระบุรายการนี้ ซึ่งจะแนบสินค้าของเรากับของคุณ
ใช้ขนาด จํานวนและคุณภาพที่กําหนดไว้
จะต้องสังเกตอัตราการจับ (ความยาวของจับต่อกว้างของโบลท์) จากขั้นต่ํา ≥ 1.5 ถึงสูงสุด ≤ 2
โบลท์ที่มีแกนมีเส้นกลมเต็มไม่ควรถูกอนุญาต
ปฏิบัติการขับเคลื่อนสลู, ระยะชีวิต, และความทนทานของการเชื่อมต่อโบลท์ถูกส่งผลกระทบในกรณีที่ไม่ตรงกัน
ใช้เครื่องล้างแบบเรียบที่มีขนาดและความแข็งแรงที่เหมาะสม การเลือกแรงหมุนดึงเพื่อไม่ให้แรงกดที่อนุญาตต่อหน้าผิวเกิน
โบลท์การติดตั้งในกรณีปกติถูกต้องโดยการติดตั้งก่อนที่ถูกต้อง
หมายเหตุ: การใช้แหวนแยกแยก, เครื่องล้างแยก, ฯลฯ ไม่อนุญาต
Torque การกระชับและการบรรทุกก่อนเริ่มต้นสําหรับ bolts การติดตั้ง
|
หมุนแรงขัด |
ขนาดการติดตั้ง bolt |
|||||
| ประเภท |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| คลาส 88 | 10.2 N.M | 24.7 N.M | 49 N.M. | 85.5 N.M | 212.2 N.M | 414 N.M |
| คลาส 109 | 14.3 N.M | 34.8 N.M | 68.9 N.M | 120.2 N.M | 298.4 N.M | 582.1 N.M |
| ชั้น 129 | 17.2 N.M | 41.7 N.M | 82.7 N.M | 144.2 N.M | 358.1 N.M |
689.5 N.M |
