รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | รุ่น: | เฟืองตัวหนอน 7 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | ประสิทธิภาพ: | 40% |
| แม่นยำ: | <0.1 องศา | คนขับรถ: | ไฟฟ้า/ไฮดรอลิค/เซอร์โว |
| สี: | สีเทาเงิน | สถานที่เกิด: | ฉางโจว ประเทศจีน |
| เน้น: | 7 Inch Hourglass Slew Drive,parabolic trough Hourglass Slew Drive,Hourglass Worm Zero Backlash Slew Drive |
||

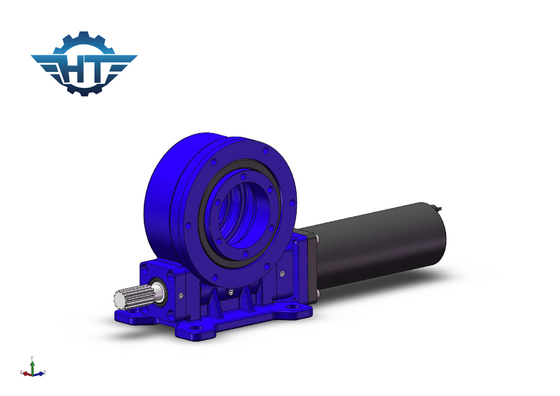

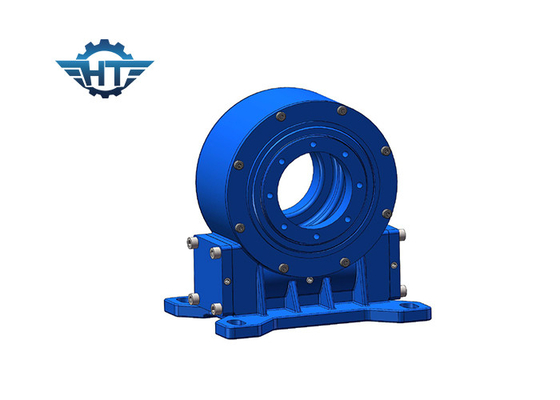

7 นิ้วหินหินหินหินหินหินหินหินหินหินหินหินหิน
ความต้านทานศูนย์ หนอนเกียร์สวิวิงดริเว่น
เครื่องขับเคลื่อนหมุนเกียร์หนอนแบบ Zero Backlash ใช้เป็นหลักในการใช้งาน CSP เช่น parabolic หรือ troughมันคือประเภทของระบบประปาความร้อน ที่สามารถดูดซึมความร้อนไปยังสารเคมีบางอย่าง และส่งความร้อนไปยังไฟฟ้า.
ชื่อสินค้า: VE7
ความเร็วการออกปกติ: 0.03RPM
ปมออกแบบปกติ: 7320 N.m
ปมออกกําลังสูงสุด: 10980 N.m
กระแสหมุน: 8 kN.m
ทอร์คการรักษา: 39 kN.m
ความจืดของแกนสติก: 30 kN
ภาระรังสีสแตติก: 100 kN
อัตราการขับเคลื่อน: 511
ความสะดวกในการตอบโต้: <= 0.15°
IP ((ประเภท): 66
ประสิทธิภาพ: 40%
อุณหภูมิ: -40°C ถึง +120°C
ข้อมูลการทํางานของมอเตอร์ลด
ความดันเฉพาะ: 24 VDC
ปัจจุบันปกติ: < 7.5A
พลังงานออก: 126 W
ความเร็วการออก: 1.6 RPM
ทอร์คการออก: 359 N.m
ปมออกกําลังสูงสุด: 538 N.m
เสียง: < 65 dB
ข้อดี
1.หมุน 360 องศา
2การเชื่อมต่อของมอเตอร์ขับเคลื่อนจากด้านซ้ายหรือขวา
3. ระหว่างการติดตั้งมันไม่จําเป็นที่จะปรับความสะอาดของเกียร์; นี้เป็นที่กําหนดโดยผู้ผลิตก่อนโรงงาน
4. การติดตั้งง่ายและการบํารุงรักษาน้อย
5การใช้พื้นที่อย่างมีเหตุผล
6. เกียร์จะล็อคตัวเอง ดังนั้นเบรคไม่จําเป็น
7วิธีการเริ่มต้นและหยุดง่ายและเรียบร้อย
8ความแม่นยําสูง
เซลล์ คาร์แบคเล็กซ์ Worm Gear ขนาดสูง
| รุ่น | อัตราส่วน | ทอร์คการออกกําลังปริมาณ | ทอมป์เลน | ภาระแกน | อุตสาหะ | ทอร์คการยึด | ประสิทธิภาพ | ความแม่นยํา | การล็อคตัวเอง | น้ําหนัก |
| N.m | N.m | kN | kN | N.m | ระดับ | ใช่ | กก | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13 กิโลกรัม |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18 กิโลกรัม |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28 กิโลกรัม |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35 กิโลกรัม |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51 กิโลกรัม |
| 12 นิ้ว | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61 กิโลกรัม |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กิโลกรัม |
| 17 นิ้ว | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กิโลกรัม |
| 21 นาที | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
| 25 นิ้ว | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
พื้นที่ใช้งาน
การใช้งานทั่วไปประกอบด้วย เครื่องติดตามแสงอาทิตย์ เครื่องแปรงลม เครื่องจานจานดาวเทียมและราดาร์ เครื่องขนรถบรรทุก เครื่องยกคน เครื่องประกอบการบริการ เครื่องติดตั้งอุปกรณ์ไฮดรอลิก เครื่องมือน้ํามัน เครื่องมือมือยางหน่วยขุดและรถยกรถยนต์
