รายละเอียดสินค้า:
|
| แบบอย่าง: | 9 นิ้ว | อัตราทดเกียร์: | 61:1 |
|---|---|---|---|
| ประสิทธิภาพ: | 40% | เครื่องยนต์: | มอเตอร์ไฟฟ้า |
| พิมพ์: | ติดตั้งในแนวตั้ง | แอปพลิเคชัน: | ระบบติดตามแกนเดี่ยวแบบแบน |
| ความแม่นยำ: | 0.15 องศา | บริการ OEM: | มีอยู่ |
| เน้น: | ไดรฟ์แกว่งแกนเดี่ยว OEM,ไดรฟ์แกว่งแนวตั้งมอเตอร์ไฟฟ้า,ไดรฟ์แกว่งมอเตอร์ OEM |
||

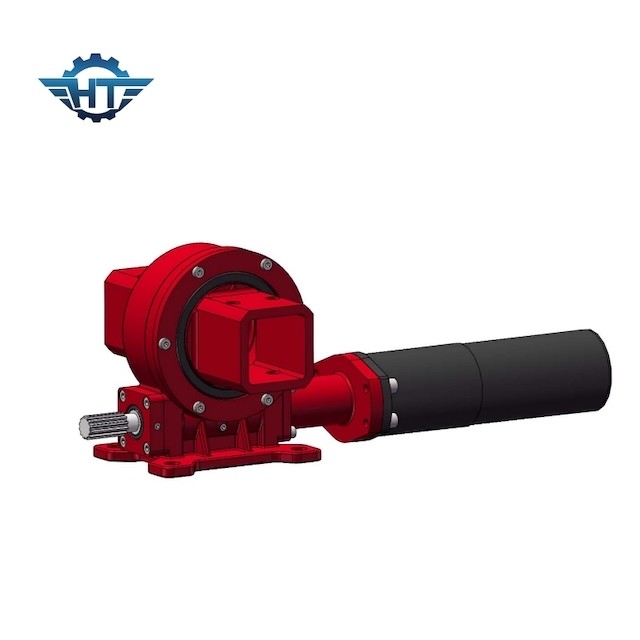

VE9 ไดรฟ์แกว่งแบบติดตั้งในแนวตั้งสำหรับระบบติดตามแกนเดี่ยวแบบแบนแบบเปิดโล่ง

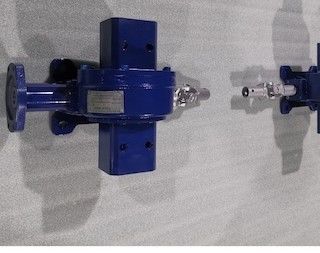

รายละเอียดไดรฟ์แกว่งที่แนบมา
ไดรฟ์แกว่งแบบปิดสามารถแบ่งออกได้ด้วยความแม่นยำที่แตกต่างกัน: ประเภทฟันเฟืองปกติ ประเภทฟันเฟืองขนาดเล็กนอกจากนี้ยังสามารถแบ่งออกได้ด้วยวิธีการติดตั้ง: ประเภทแนวตั้ง ประเภทแกนคู่ไดรฟ์ Slewing ขึ้นอยู่กับเฟืองตัวหนอนที่ล็อคตัวเองพร้อมโมเมนต์การเอียงที่แข็งแกร่งและฟังก์ชั่นล็อคตัวเองแบบสถิตหน้าสัมผัสแบบหลายฟันได้รับการออกแบบมาเป็นพิเศษสำหรับการขับของบรรทุกสูง
| แบบอย่าง: | VE9 | สถานที่กำเนิด | ฉางโจว ประเทศจีน |
| ยี่ห้อ | หังถัว | พิมพ์ | สิ่งที่ส่งมาด้วย |
| วัสดุ | 42CrMo,50Mn | แรงบิดเอาต์พุต | 2250 นิวตันเมตร |
| แรงบิดช่วงเวลาการเอียง | 16 KN.m | ถือแรงบิด | 80 KN.m |
| คะแนนแกนคงที่ | 60 KN | เรตติ้งเรเดียลแบบสถิต | 130 KN |
| การจัดระดับแกนแบบไดนามิก | 30 KN | เรตติ้งเรเดียลแบบไดนามิก | 65 KN |
| อัตราทดเกียร์ | 61:1 | ประสิทธิภาพ | 40% |
พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE
| พารามิเตอร์ประสิทธิภาพของแบบจำลอง VE | ||||||||||||
| แบบอย่าง | แรงบิดเอาต์พุตที่กำหนด (Nm) | โฮลดิ้งแรงบิด (kN.m) | แรงบิดเอียง (kN.m) | โหลดตามแนวแกน (kN) | โหลดเรเดียล (kN) | อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP | อุณหภูมิในการทำงาน (℃) | ล็อคตัวเอง | น้ำหนัก (กิโลกรัม) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 12กก. |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 18กก. |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 32กก. |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 28กก. |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 52กก. |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 65กก. |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 88 กก. |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 135 กก. |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 192 กก. |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | ใช่ | 251 กก. |
แอปพลิเคชั่น
การติดตามแกนคู่
การติดตามแกนแบบสองแกนซึ่งมีการเคลื่อนที่สองแกนพร้อมกันสามารถทำได้โดยใช้ไดรฟ์แกว่งแนวนอนสองตัว หรือไดรฟ์แกว่งแนวนอนแนวตั้งหนึ่งตัวเพื่อให้เกิดการติดตาม ซึ่งทำให้มั่นใจได้ว่าแผงโซลาร์เซลล์จะตั้งฉากกับรังสีดวงอาทิตย์เสมอ ดังนั้น การติดตามแกนคู่ช่วยเพิ่มประสิทธิภาพในการผลิตพลังงานแสงอาทิตย์สามารถเพิ่มได้ 35%-45%
