รายละเอียดสินค้า:
|
| แบบอย่าง: | 12 นิ้ว | อัตราทดเกียร์: | 78:1 |
|---|---|---|---|
| แอปพลิเคชั่น: | ติดตามพลังงานแสงอาทิตย์ | สถานที่กำเนิด: | ฉางโจว ประเทศจีน |
| คนขับ: | มอเตอร์เกียร์ 24VDC | ใบรับรอง: | ISO9001, CE |
| คุณสมบัติ: | ล็อคตัวเอง | การซ่อมบำรุง: | ฟรี |
| สี: | ตามที่ขอ | ฟันเฟือง: | 0.1 องศา |
| เน้น: | ไดรฟ์แกว่งแกนเดี่ยวแนวนอน SE12,ไดรฟ์แกว่งแบบปิด IP66,ตัวติดตามแสงอาทิตย์แบบปิดที่อยู่อาศัย Slewing drive |
||

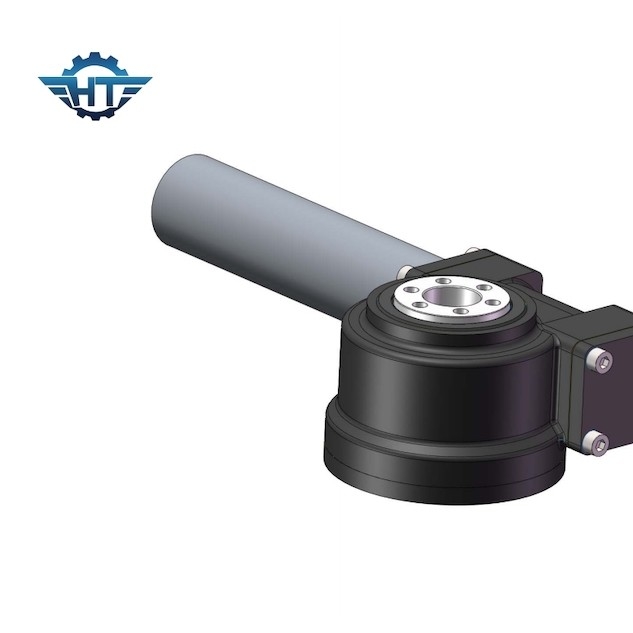

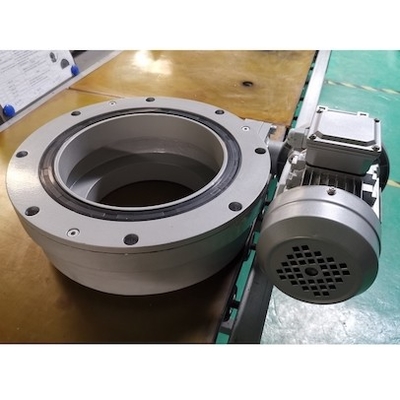

SE12 ไดรฟ์ Slew แนวนอนพร้อมตัวเรือน IP66 สำหรับตัวติดตามพลังงานแสงอาทิตย์
คำอธิบายไดรฟ์ Slew แนวนอน
ไดรฟ์แกว่งเป็นกระปุกเนื่องจากส่วนประกอบแกนเคลื่อนไหวคือแบริ่งแกว่งและเพลาหนอนนอกจากนี้ยังประกอบด้วยส่วนประกอบเสริม เช่น ซีล ตัวเรือน และมอเตอร์ในฐานะแหล่งพลังงาน slew motor มักจะเป็นมอเตอร์เกียร์ดาวเคราะห์ DC หรือมอเตอร์เกียร์ ACมอเตอร์ไฮดรอลิกกระแสสลับส่วนใหญ่จะใช้ในเครื่องจักรก่อสร้างเป็นระบบขับเคลื่อนกำลังเนื่องจากส่วนประกอบหลักคือตัวขับวงแหวนแกว่ง กระปุกเกียร์แกว่งจึงสามารถทนต่อแรงในแนวแกนและแนวรัศมีได้อย่างง่ายดายหลักการทำงานของไดรฟ์สังหาร: ตัวหนอนถูกขับเคลื่อนด้วยมอเตอร์ซึ่งขับเคลื่อนวงแหวนรอบนอกของวงแหวนหมุนให้หมุนวงแหวนรอบนอกจะส่งแรงบิดผ่านหน้าแปลนและวงแหวนด้านในของวงแหวนหมุนได้รับการแก้ไขในตัวเรือน
ข้อดีของการแกว่งของไดรฟ์
ไดรฟ์ Slewing มีการล็อคตัวเองแบบย้อนกลับเนื่องจากไดรฟ์เฟืองตัวหนอนที่มีลักษณะการล็อคตัวเองแบบย้อนกลับคุณลักษณะนี้ช่วยเพิ่มความเสถียรของการทำงานของโฮสต์และปัจจัยด้านความปลอดภัยอย่างมากเมื่อเทียบกับผลิตภัณฑ์วงสวิงแบบดั้งเดิม กล่องเกียร์ของไดรฟ์สวิงนั้นติดตั้งง่าย บำรุงรักษาง่าย และประหยัดพื้นที่ในการติดตั้งมาก
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
แอปพลิเคชั่น
ไดรฟ์แกว่งเป็นผลิตภัณฑ์ควบคุมการเคลื่อนไหวที่สมบูรณ์แบบสำหรับการใช้งานที่ต้องการแรงบิดในการหมุน
Slew Drive For Solar: ได้รับการออกแบบในการหมุนแผงโซลาร์เซลล์โซลาร์เซลล์และปรับปรุงประสิทธิภาพการผลิตไฟฟ้ามีโซลูชันการติดตามแสงอาทิตย์แบบแกนเดี่ยวและแกนคู่ไดรฟ์แกว่ง Power Jack Motion สำหรับแอปพลิเคชันระบบติดตามพลังงานแสงอาทิตย์ ได้แก่ Solar Concentrator Solar Dish, CPV (โฟโตโวลตาอิกเข้มข้น), CSP (พลังงานแสงอาทิตย์เข้มข้น), รางพาราโบลาพลังงานแสงอาทิตย์, ตัวติดตาม PV
สำหรับเครื่องกำเนิดลม: ไดรฟ์แกว่งใช้เพื่อหมุนแท่นในกังหันลม
Slewing Drive สำหรับเครื่องจักรในงานก่อสร้าง: ใช้กันอย่างแพร่หลายกับเครนรถบรรทุกติด, แท่นทำงานทางอากาศ, Dock Crane, Timber Grab
สำหรับตลาดอุตสาหกรรม: สายอัตโนมัติ/การประกอบ แขนหุ่นยนต์
สำหรับดาวเทียม: ไดรฟ์เลื่อนสามารถใช้สำหรับการสื่อสารในอวกาศและระบบกำหนดตำแหน่งทั่วโลกในจานดาวเทียม
