รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | แบบอย่าง: | 3 นิ้ว |
|---|---|---|---|
| อัตราทดเกียร์: | 31:1 | จัดอันดับแรงบิดเอาท์พุท: | 600 นิวตันเมตร |
| ถือแรงบิด: | 1500 นิวตันเมตร | แรงบิดเอียง: | 3000 นิวตันเมตร |
| รูยึด: | 6*M6 | สีมาตรฐาน: | RAL 9006 |
| เน้น: | ไดรฟ์แกว่งแกนเดี่ยว SE3,ไดรฟ์แกว่งแกนเดี่ยวหลายฟัน,ไดรฟ์วงแหวนแกว่ง SE3 |
||

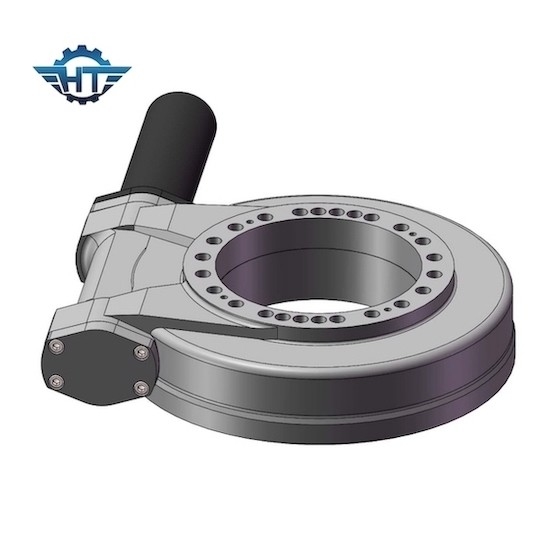

SE3 Worm Gear Small Slewng Ring Drive สำหรับระบบติดตามแสงอาทิตย์แบบอินไลน์
คำอธิบายไดรฟ์วงแหวน Slewng ขนาดเล็ก
ไดรฟ์แกว่งของเราประกอบด้วยตัวเรือน ตลับลูกปืนสำหรับแกว่ง การปิดผนึก ตัวหนอนที่ห่อหุ้ม และอุปกรณ์ฮาร์ดแวร์มาตรฐานอื่นๆนอกจากนี้เรายังสามารถจับคู่มอเตอร์ประเภทต่างๆ เช่น มอเตอร์เกียร์ดาวเคราะห์อิเล็กทรอนิกส์ 12VDC หรือ 24VDC มอเตอร์ไฮดรอลิก ซึ่งสามารถเคลื่อนไปตามทิศทางตามเข็มนาฬิกาและการหมุนตามเข็มนาฬิกาทวนเข็มนาฬิกาด้วยประสิทธิภาพที่เสถียรและประสิทธิภาพสูง
ข้อดี
1. แรงบิดแบ็คโฮลด์สูงเพื่อปรับปรุงความปลอดภัยของระบบติดตามแสงอาทิตย์
2. ช่วงการหมุน 360 องศา
3. ห่อหุ้มตัวหนอนไว้ด้านใน
4. การสัมผัสหลายฟันเพื่อให้แน่ใจว่ามีภาระสูง
5. ฟังก์ชั่นล็อคตัวเอง
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
หมายเหตุ: สำหรับขนาดและพารามิเตอร์โดยละเอียดเพิ่มเติม โปรดดูที่แบบแปลนการขายของเรา
บริการที่กำหนดเอง
1. การออกแบบพิเศษตามการใช้งานและโครงการต่างๆ
2. สามารถจับคู่มอเตอร์ประเภทต่างๆ ได้ เช่น มอเตอร์ไฮดรอลิก สเต็ปเปอร์มอเตอร์ มอเตอร์ไฟฟ้า เป็นต้น
3. มีสีที่ต่างกันตามรหัส RALสีมาตรฐานของเราคือ RAL 9006
แอปพลิเคชั่น
Passive Drive Slewing Drive Tracking System ระบบ Passive
แรงดันแตกต่างของไฮดรอลิกใช้เพื่อขับเคลื่อนเพลาติดตามความแตกต่างของความดันได้มาจากการไล่ระดับความร้อนต่างๆ ที่สร้างขึ้นโดยเฉดสีต่างๆตัวติดตามจะเคลื่อนที่เพื่อทำให้ความดันแตกต่างนี้เท่ากัน
