รายละเอียดสินค้า:
|
| อัตราทดเกียร์: | 102:1 | แรงบิดเอาต์พุตปกติ: | 9400 นิวตันเมตร |
|---|---|---|---|
| สถานที่กำเนิด: | ฉางโจว ประเทศจีน | ถือแรงบิด: | 65040 นิวตันเมตร |
| แรงบิดเอียง: | 135600 นิวตันเมตร | ล็อคตัวเอง: | ใช่ |
| การใช้งาน: | ระบบพลังงานแสงอาทิตย์ | คุณสมบัติ: | เสียงเบา |
| เน้น: | ไดรฟ์ Slewing แกนเดี่ยว 14 นิ้ว,Slewing Drive สำหรับ Solar Tracker SE14,SE14 Slew Drive Gearbox |
||

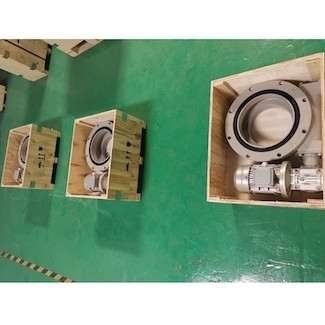

14 นิ้ว IP66 แรงบิดสูงช่วงเวลาไฟฟ้า Slew Gear Reducer สำหรับระบบพลังงานแสงอาทิตย์
Electric Slew Gear Reducer Description
Electric Drive Slewing Drive Tracker: ระบบขับเคลื่อนไฟฟ้าแปลงพลังงานไฟฟ้าเป็นการเคลื่อนที่แบบหมุนในมอเตอร์ AC, มอเตอร์ DC แบบมีแปรง หรือมอเตอร์ DC แบบไม่มีแปรงมอเตอร์ถูกปรับเกียร์ด้วยกระปุกเกียร์เพื่อให้ได้แรงบิดสูงขั้นตอนสุดท้ายของกระปุกเกียร์จะส่งการเคลื่อนที่เชิงเส้นหรือการหมุนเพื่อดันแกนการหมุนของตัวติดตาม
พารามิเตอร์ประสิทธิภาพของ SE series
| พารามิเตอร์ประสิทธิภาพรุ่น SE | ||||||||||||
| แบบอย่าง |
จัดอันดับการส่งออก แรงบิด (Nm) |
เอียง แรงบิด (นาโนเมตร) |
โฮลดิ้ง แรงบิด (นาโนเมตร) |
แนวแกน โหลด (กิโลนิวตัน) |
เรเดียล โหลด (กิโลนิวตัน) |
อัตราส่วน | ประสิทธิภาพ |
ความแม่นยำ (ระดับ) |
IP |
อุณหภูมิในการทำงาน (℃) |
ตัวเอง- ล็อค |
น้ำหนัก (กิโลกรัม) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40～+120 | ใช่ | 204 |
Slewing Drive มอเตอร์กระแสตรง
1. ใช้โครงสร้างรองรับคู่สำหรับเพลาส่งออกเพื่อให้แรงบิดสูงสุดของกระปุกเกียร์เพิ่มขึ้นอย่างมาก
2. Sun wheel และ Planetary wheel เชื่อมต่อกันด้วย spline ซึ่งเพิ่มแรงบิดสูงสุดของกระปุกเกียร์และยืดอายุการใช้งาน
3. เราใช้เฟืองเกลียวที่สเตจอินพุตซึ่งทำให้เสียงรบกวนต่ำและทำงานได้อย่างราบรื่นด้วยความเร็วสูงวงแหวนเกียร์ด้านในแยกออกจากกันเพื่อให้เราทำอัตราส่วนได้มากขึ้นและการออกแบบก็ยืดหยุ่นได้กระปุกเกียร์และมอเตอร์ติดตั้งโดยการยึดตะเข็บด้วยสกรูในแนวแกน ซึ่งเพิ่มความแม่นยำในการจับคู่และลดเสียงรบกวน
4. เราใช้ตัวยึดหมุดเกลียวในล้อดาวเคราะห์ เราใช้การเจียรด้วยหมุดกลิ้งแทนการเจียรแบบเลื่อน ดังนั้นอายุการใช้งานของกระปุกเกียร์จึงยาวนานขึ้นมาก
5. โครงสร้างรองรับคู่การเจียรภายในบนรูด้านในของเฟืองดาวเคราะห์ทำให้ความกลมของรูในน้อยกว่า 0.003 มม. ทำงานโดยการกลิ้งแทนการเลื่อนการขูดพื้นผิวเกียร์ที่มีความแม่นยำ HRC60 การนำเทคโนโลยีเหล่านี้มาใช้ทำให้มั่นใจได้ว่าการทำงานที่เงียบและมั่นคงเป็นพิเศษและมีอายุการใช้งานยาวนานกว่า 10,000 ชั่วโมง
แอปพลิเคชั่น
ระบบติดตามแกนเดียว: ระบบผลิตไฟฟ้าโซลาร์เซลล์พลังงานแสงอาทิตย์โดยใช้อุปกรณ์ขับเคลื่อนแกว่งมีลักษณะของต้นทุนต่ำ ประสิทธิภาพการทำงานที่มั่นคง โครงสร้างที่เหมาะสม การติดตามที่แม่นยำ และใช้งานง่ายไม่จำเป็นต้องคำนวณข้อมูลตำแหน่งของดวงอาทิตย์ในสถานที่ต่างๆ และไม่ถูกจำกัดโดยสภาพทางภูมิศาสตร์และภายนอก ทำให้มั่นใจได้ว่าระบบหันหน้าเข้าหาดวงอาทิตย์และติดตามดวงอาทิตย์ได้อย่างแม่นยำทุกที่ทุกเวลาใช้งานได้ปกติในช่วงอุณหภูมิ -20 °C ถึง 120 °Cความแม่นยำในการติดตามสามารถเข้าถึงได้ถึง 0.1°เพิ่มความแม่นยำในการติดตามดวงอาทิตย์และใช้พลังงานแสงอาทิตย์ให้เกิดประโยชน์สูงสุด
