รายละเอียดสินค้า:
|
| วัสดุ: | 50Mn, 42CrMo | รุ่น: | VE7" |
|---|---|---|---|
| อัตราทดเกียร์: | 57:1 | ทอร์คการออกกําลังขนาดสูงสุด: | 5060 Nm |
| ทอร์คการยึด: | 40,000 นิวตันเมตร | แรงบิดเอียง: | 5,000 Nm |
| ประสิทธิภาพ: | 40% | สีมาตรฐาน: | RAL 9006 |
| เน้น: | Vertical Envelope slew gearbox,VE7 slew gearbox,Self locking slew drive gearbox |
||

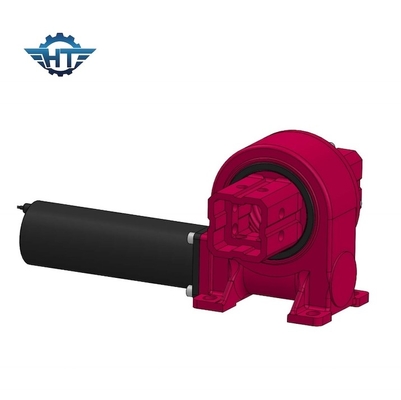

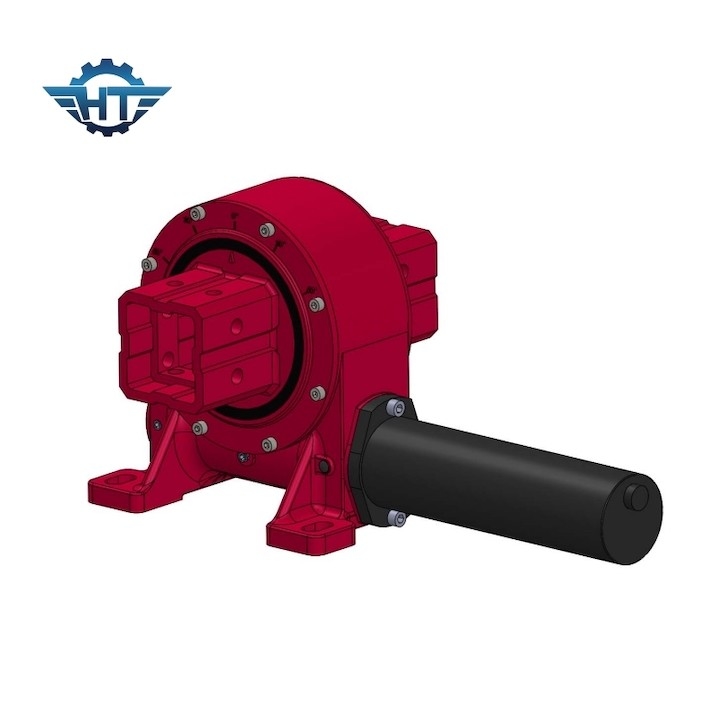

CE สายโคจรแนวตั้ง สลู ดริเวอร์ แวร์ม เกียร์บอ๊อกซ์ มอเตอร์ โซลาร์ ทราคเกอร์
คําอธิบายการขับเคลื่อนการหมุนของ Worm Gear ตามสั่ง
เครื่องขับเคลื่อนหมุนของเราสามารถรับอาการของแรงแกนแรง radial และปัจจุบัน tilt ได้พร้อมกัน เนื่องจากส่วนประกอบหลักของเครื่องขับเคลื่อนหมุนใช้ envelope wrom และ multi-tooth ติดต่อเปรียบเทียบกับผลิตภัณฑ์สวิงแบบดั้งเดิม, ผลิตภัณฑ์ของเรามีลักษณะของการติดตั้งง่าย, การบํารุงรักษาง่าย, และการออมพื้นที่ติดตั้งในระดับใหญ่
ข้อมูลเทคนิคของ VE Model Slewing Drive
| รุ่น | อัตราส่วน | คมปอร์ตผลิตระดับ (N.m) | ทอร์คการเลี้ยว (N.m) | คันหมุนยึด (N.m) | หนุนแกน (kN) | อุตสาหะ | ประสิทธิภาพ | ความแม่นยํา (°) | การล็อคตัวเอง | น้ําหนัก (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12 นิ้ว | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17 นิ้ว | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21 นาที | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25 นิ้ว | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
ข้อดี
1. ทอร์คการย้อนหลังสูงเพื่อเพิ่มความปลอดภัยของระบบติดตามแสงอาทิตย์
2ระยะหมุน 360 องศาหรือ +60 ~ 60 องศา หรือตามคําขอของลูกค้า
3หมอบหนอนขับเคลื่อนภายใน
4. ติดต่อกับฟันหลายฟัน เพื่อให้ความหนักสูง
5ปฏิบัติการล็อคตัวเอง
บริการที่กําหนดเอง
1. การออกแบบพิเศษที่พัฒนาขึ้นอยู่กับการใช้งานและโครงการที่แตกต่างกัน
2สามารถให้เครื่องยนต์ประเภทต่าง ๆ คู่กันได้ เช่น เครื่องยนต์ไฮดรอลิก เครื่องยนต์สเตปเปอร์ เครื่องยนต์ไฟฟ้า เป็นต้น
3. มีสีที่แตกต่างกันตามรหัส RAL; สีมาตรฐานของเราคือ RAL 9006
คําบรรยายของปารามิเตอร์สําคัญ
คันหมุนปริมาตรการเลื่อนทอร์คนี้คือภาระของแรงโน้มถ่วงคูณกับระยะทางระหว่างตําแหน่งของภาระและศูนย์กลางของหักหมุน หากทอร์คจริงใหญ่กว่าทอร์คปริมานหมุนนามการขับเคลื่อนจะพลิก.
อุตสาหะ:ความจืดตั้งตรงกับแกนของหมุน
หนุนแกน:อุตสาหะขนานกับแกนของหมุนหมุน
ทอร์คการยึดมันคือทอร์คกลับ เมื่อเครื่องขับเคลื่อนหมุนกลับ และชิ้นส่วนไม่เสียหาย ทอร์คสูงสุดที่ได้รับการเรียกว่า ทอร์คการยึดถือ มันยังถูกมองว่าเป็นทอร์คการทําลาย
การล็อคตัวเอง:เพียงเมื่อมีภาระ การขับเคลื่อนสวิงไม่สามารถหมุนกลับและดังนั้นเรียกว่าการล็อคตัวเอง
