รายละเอียดสินค้า:
|
| ประเภท: | ปิดล้อม | การใช้งาน: | เครื่องจักรก่อสร้าง |
|---|---|---|---|
| คนขับรถ: | มอเตอร์ไฮดรอลิก | เกรดไอพี: | IP66 |
| สี: | ตามที่ขอ | ประสิทธิภาพ: | 40% |
| รุ่น: | VE9 | อัตราส่วน: | 61:1 |
| เน้น: | slewing drive for solar tracking system,solar tracker drive |
||

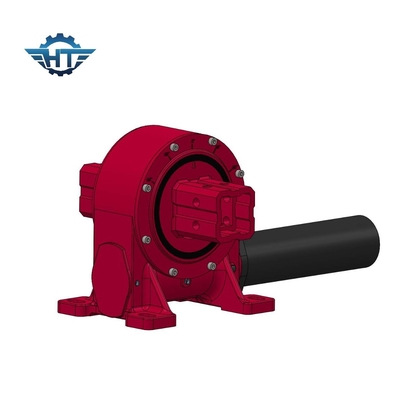

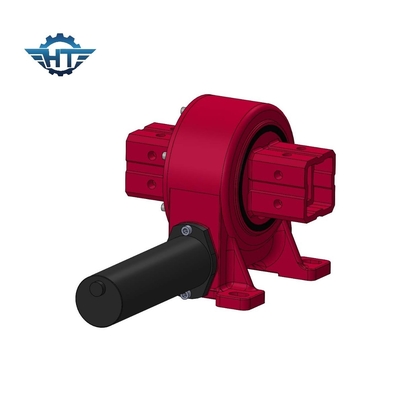

Vertial Worm Gear Slew Drive With Hourglass Worm For Linkage ระบบติดตามแกนเดียว
หนอน Gear Slew Drive คําอธิบาย
การออกแบบแบบตั้งเป็นจุดเด่นที่ใหญ่ที่สุดของเครื่องขับเคลื่อนสวิวิว Hangtuoโครงสร้างพิเศษทําให้โครงสร้างที่ซับซ้อนของระบบติดตามแสงอาทิตย์แบบแกนเดียวง่ายขึ้นการลดต้นทุนของระบบทั้งระบบ การออกแบบตั้งอยู่เล่นบทบาทที่มีความแข่งขันมากขึ้นในตลาดดาวเคราะห์
ข้อมูลทางเทคนิคของเครื่องขับเคลื่อนหมุน EV Series
| รุ่น | อัตราส่วน | คมปอร์ตผลิตระดับ (N.m) | ทอร์คการเลี้ยว (N.m) | คันหมุนยึด (N.m) | หนุนแกน (kN) | อุตสาหะ | ประสิทธิภาพ | ความแม่นยํา (°) | การล็อคตัวเอง | น้ําหนัก (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | ใช่ | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | ใช่ | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | ใช่ | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | ใช่ | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | ใช่ | 52 |
| 12 นิ้ว | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | ใช่ | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | ใช่ | 88 |
| 17 นิ้ว | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | ใช่ | 135 |
| 21 นาที | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | ใช่ | 192 |
| 25 นิ้ว | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | ใช่ | 251 |
| รุ่น: | VE9 | สถานที่เกิด | ชางโจว, จีน |
| ยี่ห้อ | HANGTUO | ประเภท | ปิด |
| วัสดุ | 42CrMo,50Mn | ทอร์คการออก | 7320 N.m |
| คันหมุนปม | 18300 N.m | ทอร์คการยึด | 51000 N.m |
| ราคาเฉพาะของแกนสแตติก | 90 KN | การจัดเรียงระดับสแตติก | 160 KN |
| หมุนแกนไดนามิก | 45 KN | การจัดเรียงระดับระดับรัชยภาพ | 80 KN |
| อัตราการขยายสัดส่วน | 61:1 | ประสิทธิภาพ | 40% |
การใช้งาน
การใช้งานที่ทั่วไปที่สุดของเครื่องขับเคลื่อนหมุนสําหรับเครื่องขับเคลื่อนหมุนสองแกน คือเครื่องติดตามแสงอาทิตย์สองแกน เช่น โฮลิอิสตาร์และโฟตโวแลติก (CPV) และจานดาวเทียมหรือราดาร์การใช้งานอื่น ๆ ได้แก่ รถยก, เครื่องวางตําแหน่งแขนหุ่นยนต์ และอุปกรณ์เวที
SDE รายละเอียดของเครื่องตั้งตําแหน่งสองแกน
ลักษณะ
1. การออกแบบแบบแนวนอนปิดด้วยการออกแบบเดียวหรือสองครั้ง
2. การใช้เกียร์หนอนดวงจรดวงจรดวงจรดวงจรดวงจรดวงจรดวงจรดวงจร
การใช้งาน
มีการใช้งานมากมายที่เครื่องขับเคลื่อนหมุนสามารถใช้ได้ โดยหลักคือเพราะมันเหมาะสําหรับการใช้งานที่ต้องการภาระในการรักษาพลังงานและแรงหมุน
การใช้งานแบบสวิงไดรฟ์ทั่วไปประกอบด้วย แต่ไม่จํากัดแก่
1- เครื่องติดตามแสงอาทิตย์
2.อุปกรณ์เรือนลม
3. ชายยก
4เครื่องจักรไฮดรอลิก
5- คนทํางานทางไกล
6- เครื่องขุด
7ยกขึ้น
8.เครน
9อุปกรณ์เจาะ
10อุปกรณ์ทหาร
