รายละเอียดสินค้า:
|
| ประเภท: | ไดรฟ์แกว่ง | วัสดุ: | 42CRMN หรือ 50Mn |
|---|---|---|---|
| การใช้งาน: | ระบบไฟฟ้าพลังงานแสงอาทิตย์ | การรับประกัน: | 10 ปี |
| สี: | ลูกค้าต้องการ | ขนาด: | 3 นิ้ว - 25 นิ้ว |
| มอเตอร์: | 24v | ลักษณะ: | อายุยืน |
| เน้น: | slewing drive for solar tracking system,solar tracker drive |
||

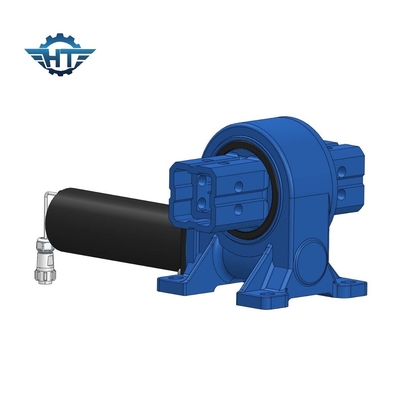

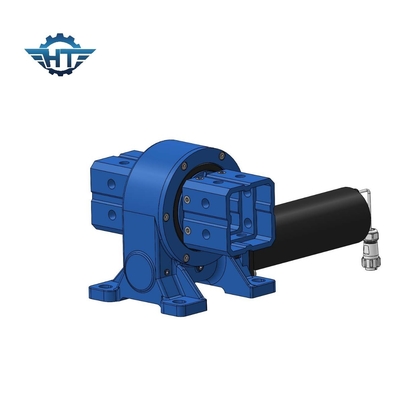

มอเตอร์ขับเคลื่อนตัวเล็ก VE5 สามารถจับคู่ได้กับระบบเซ็นเซอร์
คําอธิบายการขับเคลื่อน Slew ขนาดเล็ก
The solar tracking system is a mechanical and electronic control unit system that optimizes the use of sunlight in photothermal and photovoltaic power generation to achieve improved photoelectric conversion efficiencyประกอบด้วย: เครื่องขับเคลื่อน, มอเตอร์ (DC, stepper, servo, มอเตอร์เกียร์ดาวเคราะห์, มอเตอร์กระดานผลักดัน, ฯลฯ), มอเตอร์หนอน, ระบบเซ็นเซอร์, ฯลฯ
1. การเชื่อมโยงแกนเดียวเรียบ
เหมาะสําหรับความกว้างต่ํากว่า 30 องศา และชันพื้นที่ต่ํากว่า 12 องศา
2. การเชื่อมโยงแกนเดียว
เหมาะสําหรับความกว้างกลางถึงสูง ดินต้องเป็นพื้นที่ราบประมาณ
3. หน่วยแกนเดียวที่คัน
เหมาะสําหรับความกว้างกลางถึงสูง
4.แกนสอง
ปริมาตรการทํางานของการขับเคลื่อนสลิวแนวตั้ง
| รุ่น | อัตราส่วน | ทอร์คการออกกําลังปริมาณ | ทอมป์เลน | ภาระแกน | อุตสาหะ | ทอร์คการยึด | ประสิทธิภาพ | ความแม่นยํา | การล็อคตัวเอง | น้ําหนัก |
| N.m | N.m | kN | kN | N.m | ระดับ | ใช่ | กก | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | ใช่ | 13 กิโลกรัม |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | ใช่ | 18 กิโลกรัม |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | ใช่ | 28 กิโลกรัม |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | ใช่ | 35 กิโลกรัม |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | ใช่ | 51 กิโลกรัม |
| 12 นิ้ว | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | ใช่ | 61 กิโลกรัม |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | ใช่ | 78 กิโลกรัม |
| 17 นิ้ว | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | ใช่ | 105 กิโลกรัม |
| 21 นาที | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | ใช่ | 185 กิโลกรัม |
| 25 นิ้ว | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | ใช่ | 244 กก. |
ลักษณะ
1.หมุนจาก 0 ~ 180 °
2. ติดต่อมอเตอร์ขับเคลื่อนด้านซ้ายหรือด้านขวา
3. เติมน้ํามันก่อนโรงงาน
4การติดตั้งง่าย
5การบํารุงรักษาน้อย
6. เกียร์จะล็อคตัวเอง ดังนั้นเบรคไม่จําเป็น
7. ทอร์คการย้อนหลังสูง เหมาะสําหรับการติดตั้งตั้งตั้ง
